フィルタ分類
 BS,CS  BS,CS
 地デジ  BPF  LPF  HPF  NF  LAF  BEF
 FM  FM




         右、左旋BS、CS 対策フィルタ
  4K,8K放送伝送システムにおいて系統分離や漏洩対策上フィルタが必要となります。
  フィルタ各種準備しました。特注品にも対応しますので お問合わせ下さい。







  BEF−CRL50  外観・仕様


   LPF−BC250  外観・仕様


   LPF−BC230  外観・仕様


   LPF−BC150  外観・仕様


   LPF−BC135  外観・仕様


   LPF−BC130  外観・仕様


   HPF−LBC150  外観・仕様

      レベル整合フィルタ
      BS左旋レベルが他のチャンネルより高い場合に使用しブースタ入力レベルを平準化します。

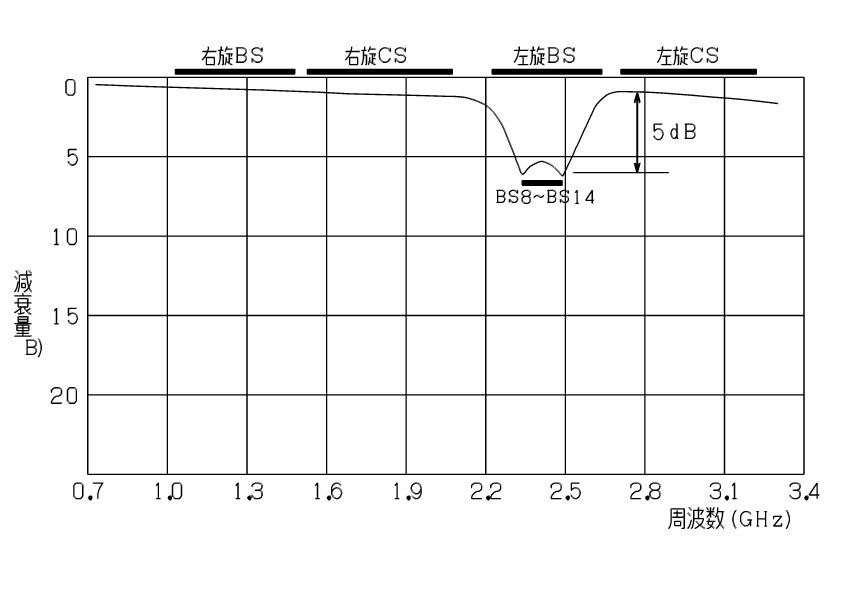

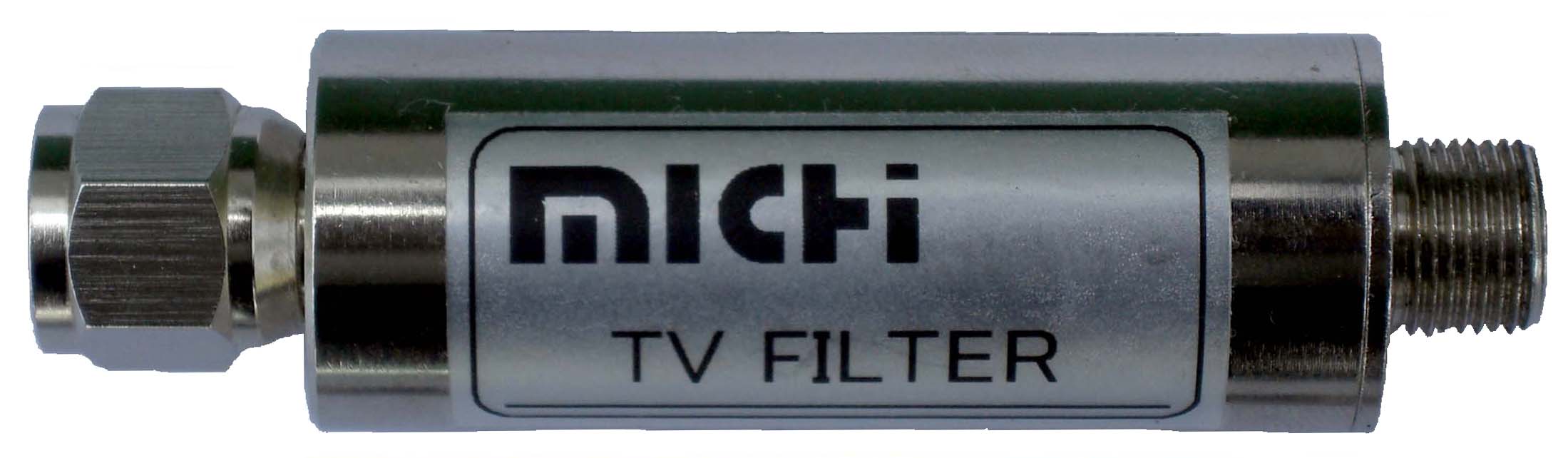

    LAF−LB−5          外観・仕様
                                          特性イメージ
 項    目        仕      様
伝送周波数 10〜3224MHz
挿入損失 2dB以下(左旋BS除く)
減衰帯域 BS8〜BS14 (2340〜2490MHz)
減衰量 5dB程度
入出力接栓 Fプラク、座  75Ω
電流通過 DC15V  0.8A
寸法・質量 19(φ)・71(L)   50g


       ケーブル等価器
       棟内ブースタ複数使用する際 ブースタ間が近いあるいは減衰量が少ない場合
       増幅傾斜が過チルトになることがあります。本品挿入でそれを修正します。

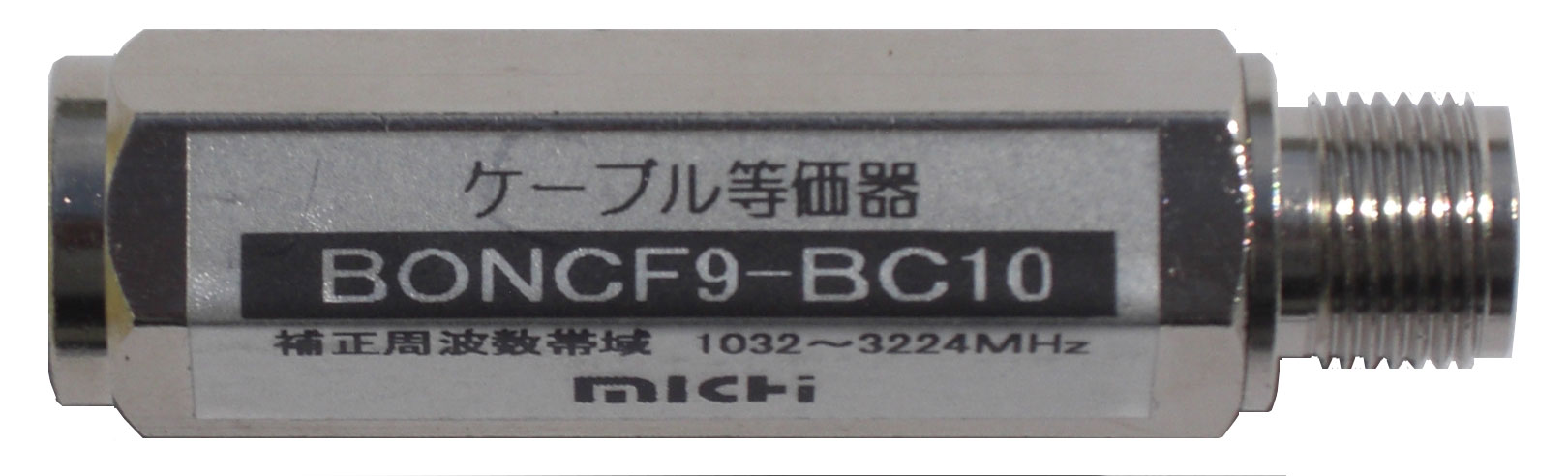

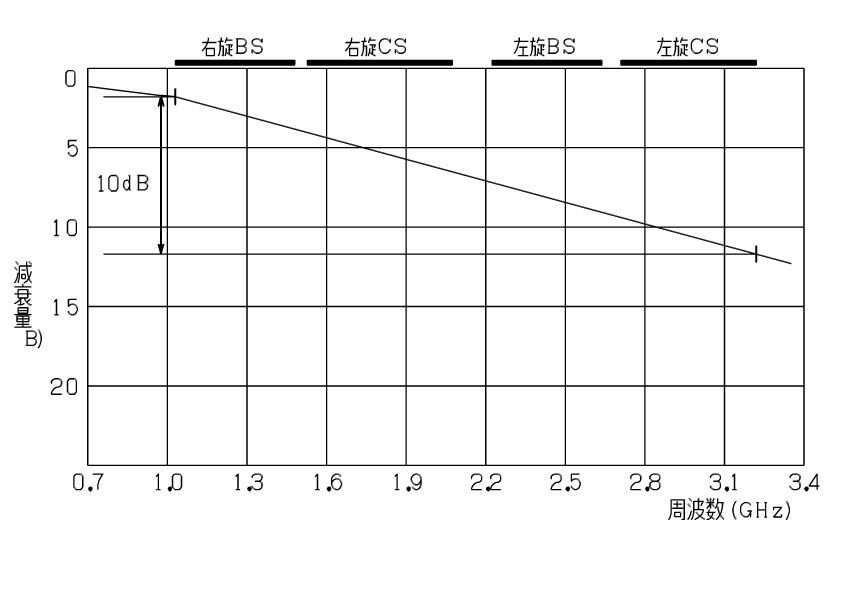

    BONCF9−BC10          外観・仕様

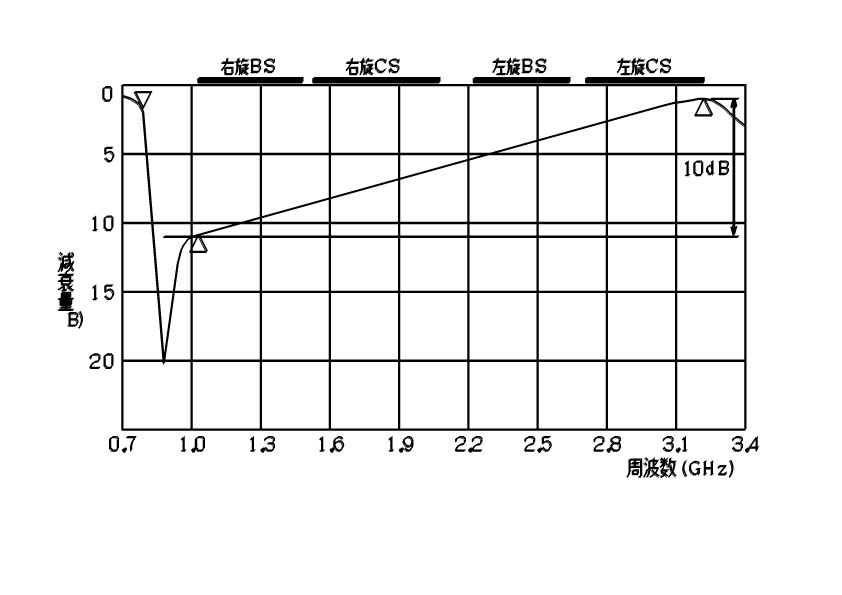

                                           特性イメージ
 項    目         仕      様
補正波数帯域 1032〜3224MHz
ケーブル等価量 10±1dB以内(1032〜3224MHz間)
挿入損失  2dB以下: 10〜770MHz
2.5dB標準:  1032MHz
12.5dB標準: 3224MHz
入出力接栓 Fプラク、座  75Ω
電流通過 DC15V  0.8A
寸法・質量 12(六角)・48.5(L)   25g


                  地デジ対応フィルター
    バンドパスフィルタ


      単チャンネルバンドパスフィルタ

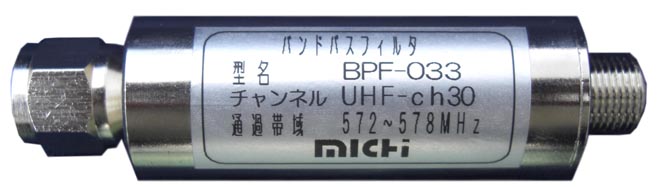

    BPF−033            外観・仕様
                                             特性イメージ
 項    目       仕      様
伝送周波数 10〜62の指定の1波
挿入損失 4.5dB以下
帯域外減衰量 30dB以上(帯域両端±20MHzで)
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ)・71(L)   50g


      広帯域バンドパスフィルタ
    BPF−079          外観・仕様

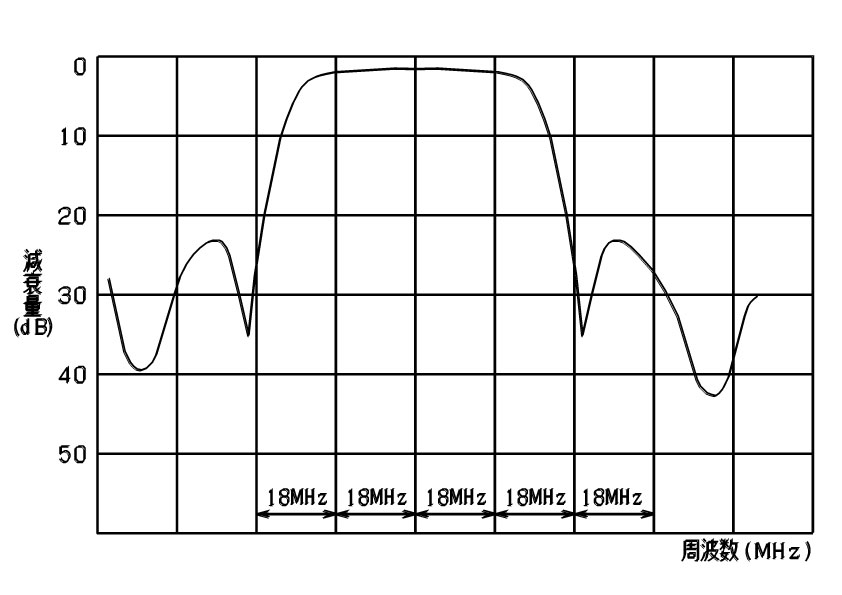

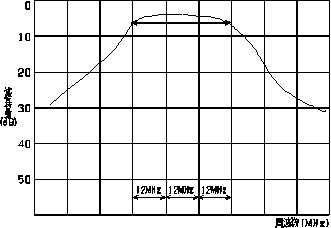

                                          特性イメージ
 項    目       仕      様
伝送周波数 ch13〜35の指定チャンネル8波以内
挿入損失 5dB以下
帯域外減衰量 15dB以上(帯域両端±20MHzで)
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 71(L)   50g



     広帯域バンドパスフィルタ

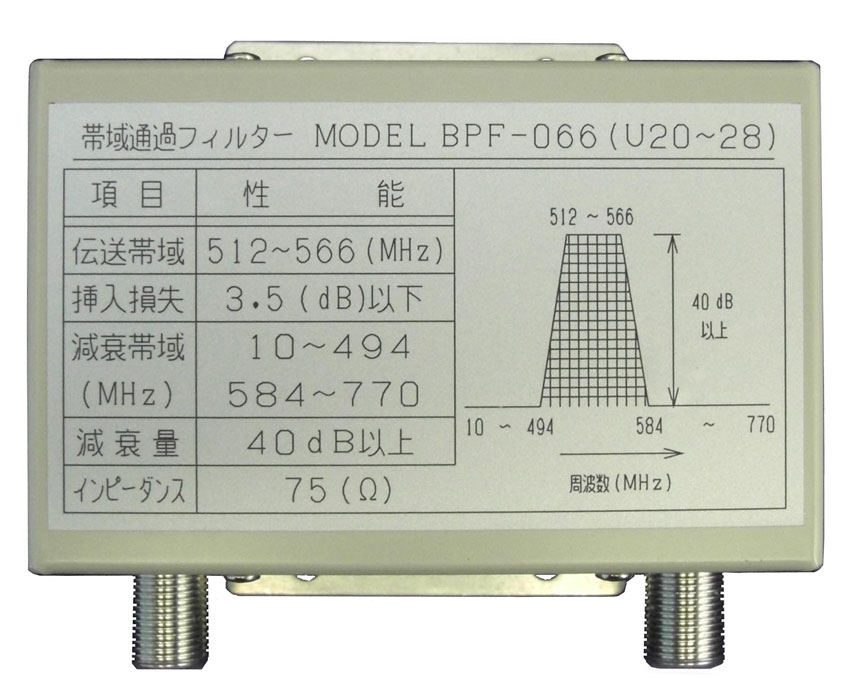

    BPF−078          外観・仕様

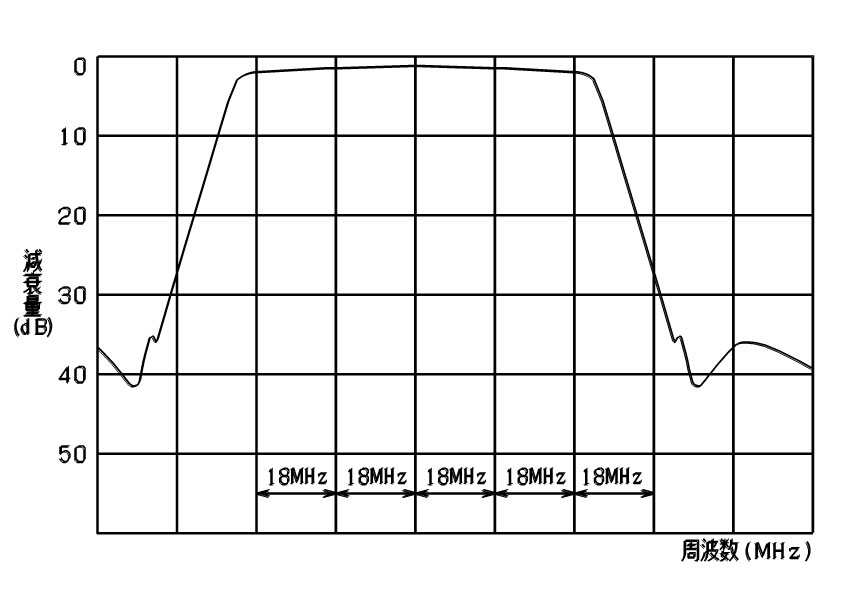

                                          特性イメージ
 項    目       仕      様
伝送周波数 ch13〜52の指定チャンネル
挿入損失 5dB以下
帯域外減衰量 40dB以上(帯域両端±18MHzで)
入出力接栓 F座  75Ω
寸法・質量 85(W)・70(H) ・37(D)   0.2Kg


     エリア放送用バンドパスフィルタ
     ・ UHF地上デジタル波用高性能バンドパスフィルタです。
      ・独自のキャビテイ回路採用により温度特性、帯域外減衰特性が優れています
     ・エリア放送フルセグスペクトルマスク対応可能です。
     BPF−091N      外観・仕様   特性例
                                           特性イメージ
  項   目        仕      様
伝送チャンネル ch13〜52 UHF指定の1波
挿入損失 1.5dB以下
帯域外減衰量 中心周波数±9MHzで 30dB以上
入出力VSWR 1.5以下
入出力接栓 N 座  50Ω、 F 座  75Ω
寸法・質量 149(W)・128(H)・52(D)   1.8Kg


    ローパスフィルタ

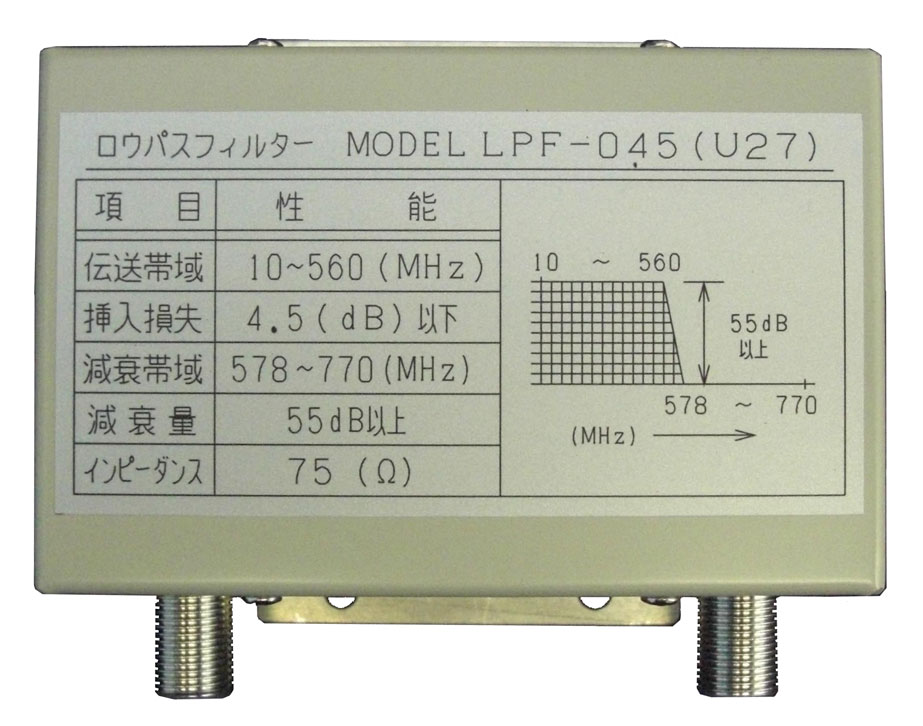

     LPF−045 標準価格   44,000        外観・仕様
        UHF ローパスフィルタ                         特性イメージ
  項    目         仕     様
伝送周波数 10MHz〜指定のUHF { 上限U32(590MHz)
挿入損失 4.5dB以下
減衰周波数 指定チャンネルより3チャンネル(18MHz)以上離れて
減衰量 55dB以上
入出力接栓 75Ω F座
寸法・質量 85(W)・70(H)・37(D)  0.2Kg

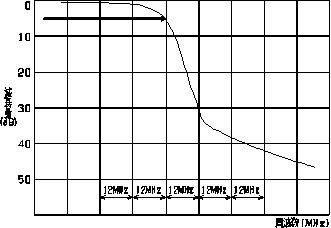

    LPF−062          外観・仕様
                                              特性イメージ
 項    目       仕      様
伝送周波数 10MHz〜UL   (UL≦ch52)
挿入損失 3.5dB以下
ガード帯域 UL, UH間隔 3ch(18MHz)以上
阻止帯域 UH〜770MHz
帯域外減衰量 35dB以上
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 71(L)   50g

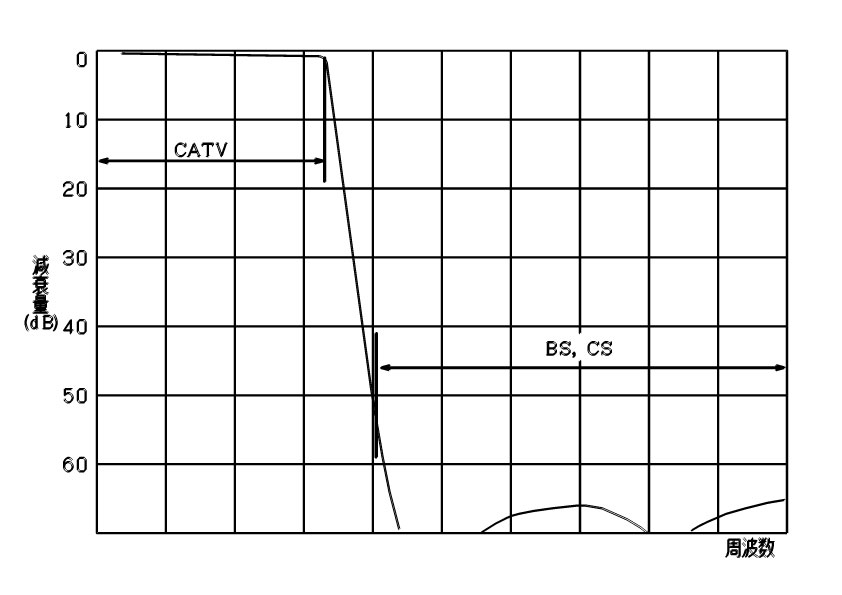

      LPF−067               外観・仕様
       UHFパス BS,CSカット                        特性イメーシ
 項    目       仕      様
伝送周波数 10〜770MHz
挿入損失 1.55dB以下
阻止帯域  1032〜3224MHz
帯域外減衰量 40dB以上
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 71(L)   50g




     携帯電話対策用ローパスフィルタ
      ・低挿入損失です。

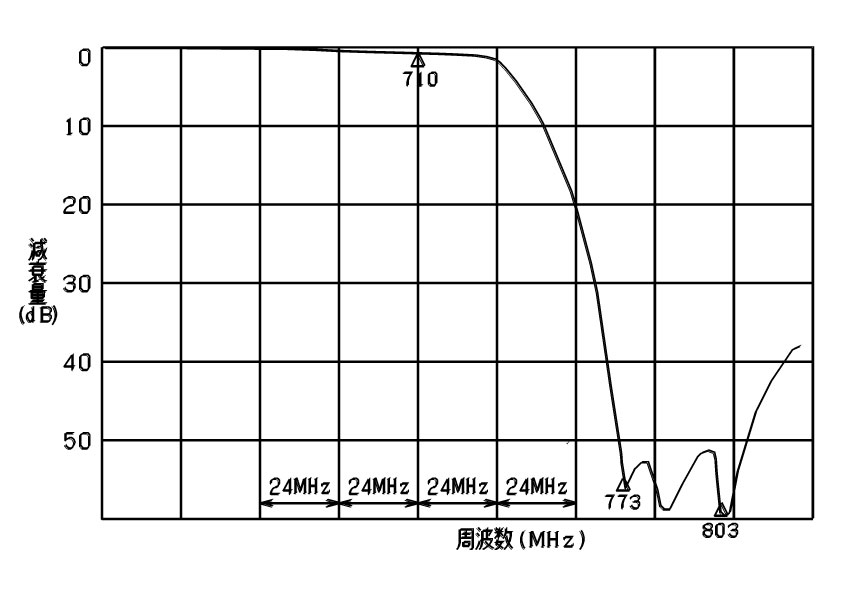

    LPF−710M          外観・仕様
                                            特性イメーシ
 項    目       仕      様
伝送周波数 10MHz〜710MHz
挿入損失 1dB以下
阻止帯域 773〜803MHz
阻止減衰量 35dB以上
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 71(L)   50g


    ハイパスフィルタ

      無線障害対策フィルタ
      ・タクシー無線等からテレビ信号への障害を取り除きます。

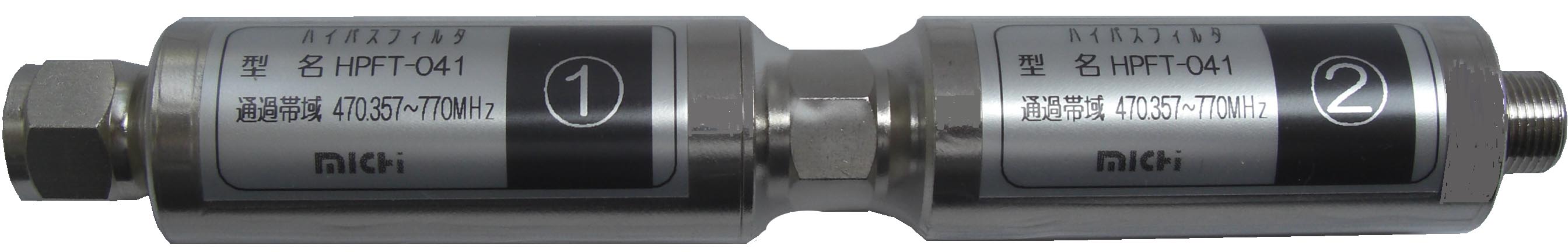

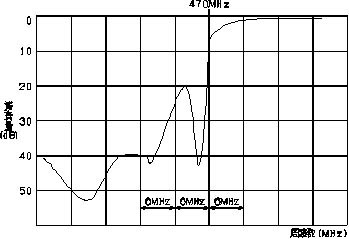

    HPFT−041      外観・仕様
                                              特性イメージ
 項    目       仕      様
伝送周波数 ch13〜62
挿入損失 10dB以下  ch13(470.357〜476MHz)
 3dB以下  476〜770MHz
帯域外減衰量 35dB以上  10〜460MHz
30dB以上  467.5〜468.5MH

入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 135(L)   100g

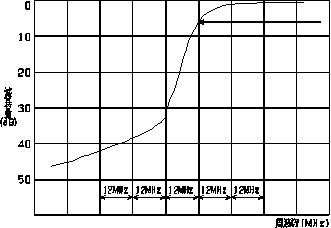

    HPF−043        外観・仕様
                                             特性イメージ
 項    目       仕      様
伝送周波数 UH〜770MHz   (UH≦ch52)
挿入損失 3.5dB以下
ガード帯域 UL, UH間隔 3ch(18MHz)以上
阻止帯域 10MHz〜UL
帯域外減衰量 35dB以上
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 71(L)   50g


     ・目的チャンネル近傍の信号を減衰する場合に使用します。
    HPF−044           外観・仕様

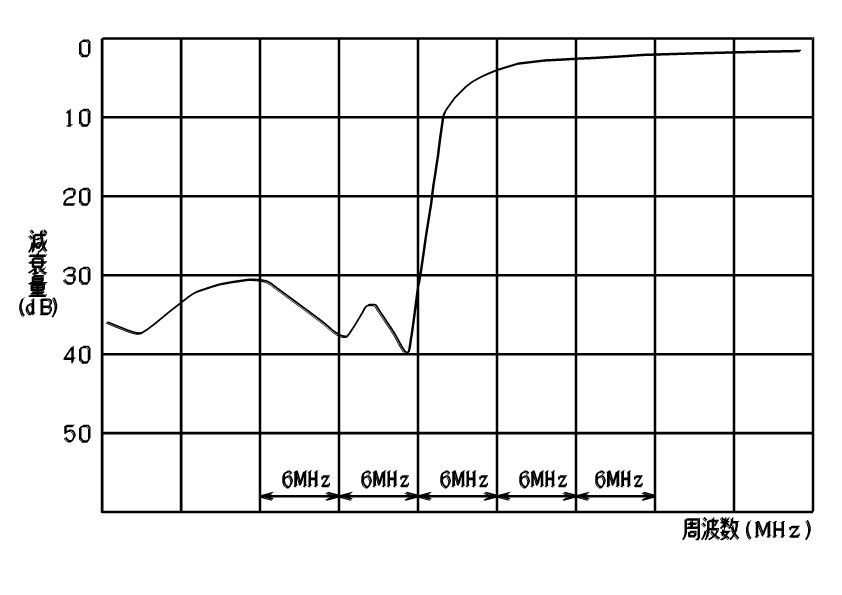

                                             特性イメージ
 項    目       仕      様
伝送周波数 UH〜770MHz   (UH: ch13〜52)
挿入損失 6dB以下
帯域外減衰量 25dB以上  10〜(UH-6)MHz
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 135(L)   100g


    ノッチフィルタ

      ・特定チャンネルを視聴禁止にすることが出来ます。
    NF−001□          外観・仕様

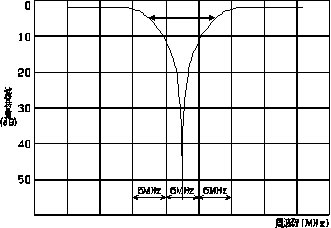

                                                特性イメージ
 項    目       仕      様
伝送周波数 10〜770MHz
減衰周波数 ch13〜52の指定チャンネルの中心周波数
ノッチ減衰量 45dB以上
挿入損失 3dB以下(中心周波数±9MHz離れて)
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 71(L)   50g


      ・特定チャンネルを視聴禁止にすることが出来ます。
      ・ ノッチ周波数をずらして上側チャンネル挿入損失を少なくしています。
     NF−004(−)          外観・仕様
                                               特性イメージ
 項    目       仕      様
伝送周波数 10〜770MHz
減衰周波数 ch13〜52の指定チャンネルの中心周波数
ノッチ減衰量 45dB以上
挿入損失   4dB以下: 減衰チャンネル下端より6MHz離れて
4dB以下: 減衰チャンネル上端より3MHz離れて
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 71(L)   50g

      ・ノッチ周波数をずらして下側チャンネル挿入損失を少なくしています。
    NF−004(+)          外観・仕様



      ・特定チャンネルを視聴禁止にすることが出来ます。
      ・隣接チャンネル影響減らしています

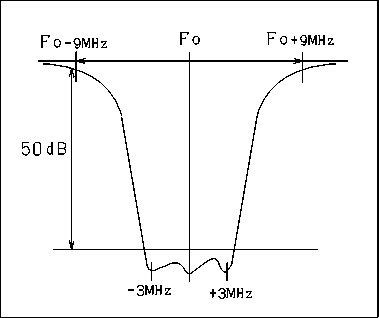

     NF−006             外観・仕様

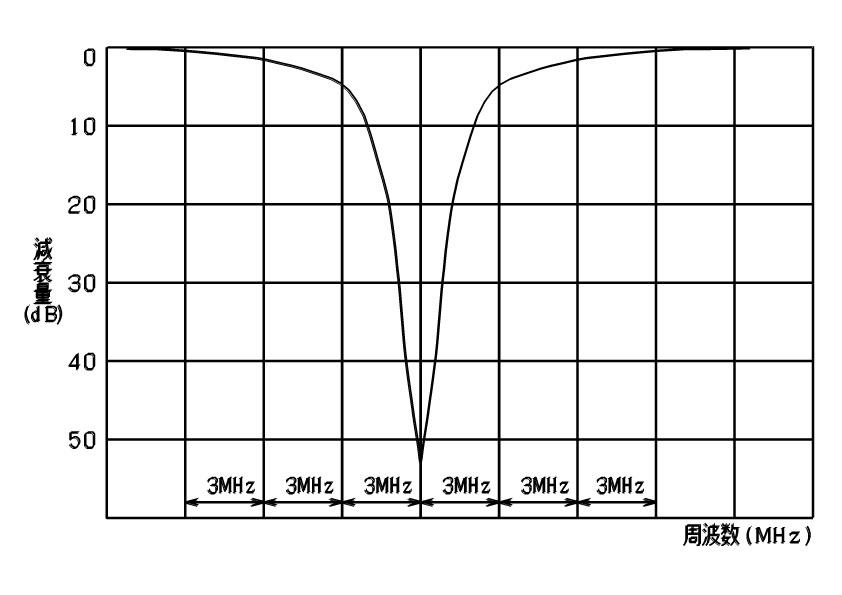

                                              特性イメージ

 項    目       仕      様
伝送周波数 10〜770MHz
減衰周波数 ch13〜52の指定チャンネルの中心周波数
ノッチ減衰量 50dB以上
挿入損失 8dB程度 (中心周波数±3MHzで)
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 135(L)   110g

       ・ノッチ周波数をずらして隣接上側チャンネル挿入損失を少なくしています。

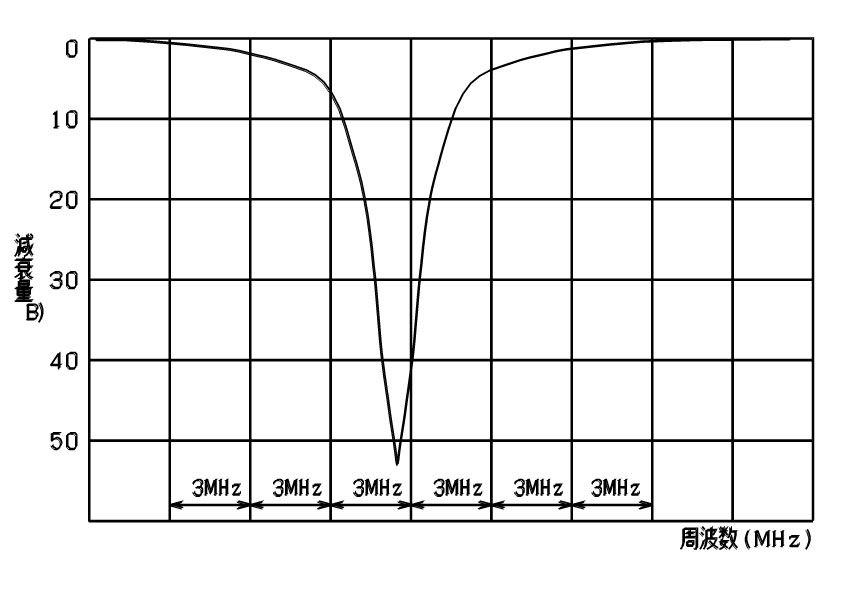

      NF−006(−)           外観・仕様
                                              特性イメージ

 項    目       仕      様
伝送周波数 10〜770MHz
減衰周波数 ch13〜52の指定チャンネルの中心周波数-1MHz
ノッチ減衰量 50dB以上
挿入損失 11dB程度 (中心周波数-3MHzで)
5dB程度 (中心周波数-3MHzで
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 135(L)   110g

      ・ノッチ周波数をずらして隣接下側チャンネル挿入損失を少なくしています。
       NF−006(+)           外観・仕様


     レベル整合フィルタ

      レベル整合フィルタ   レベル高過ぎるチャンネル1波を減衰させます

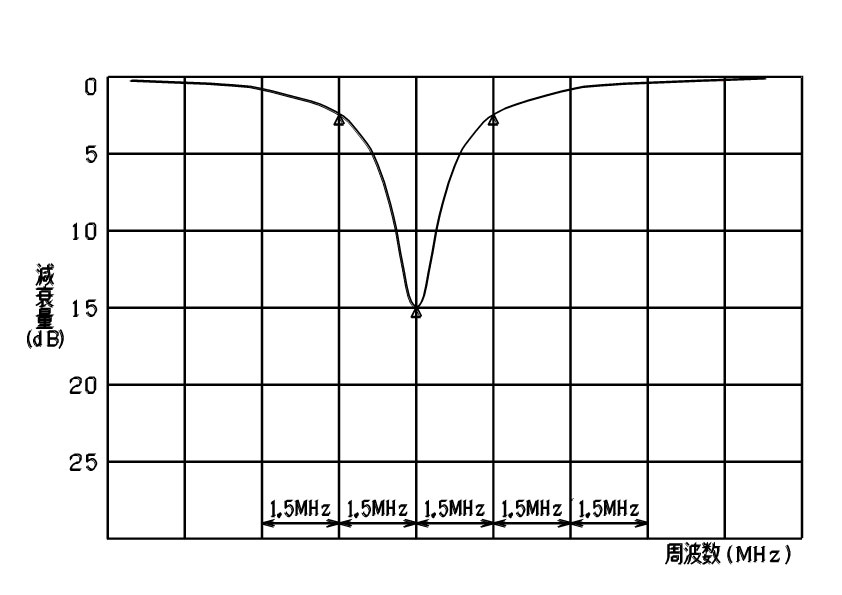

    LAF−01−15□       外観・仕様

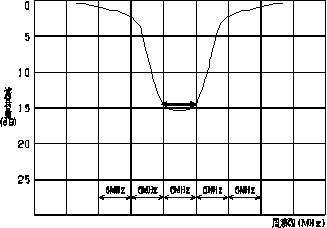

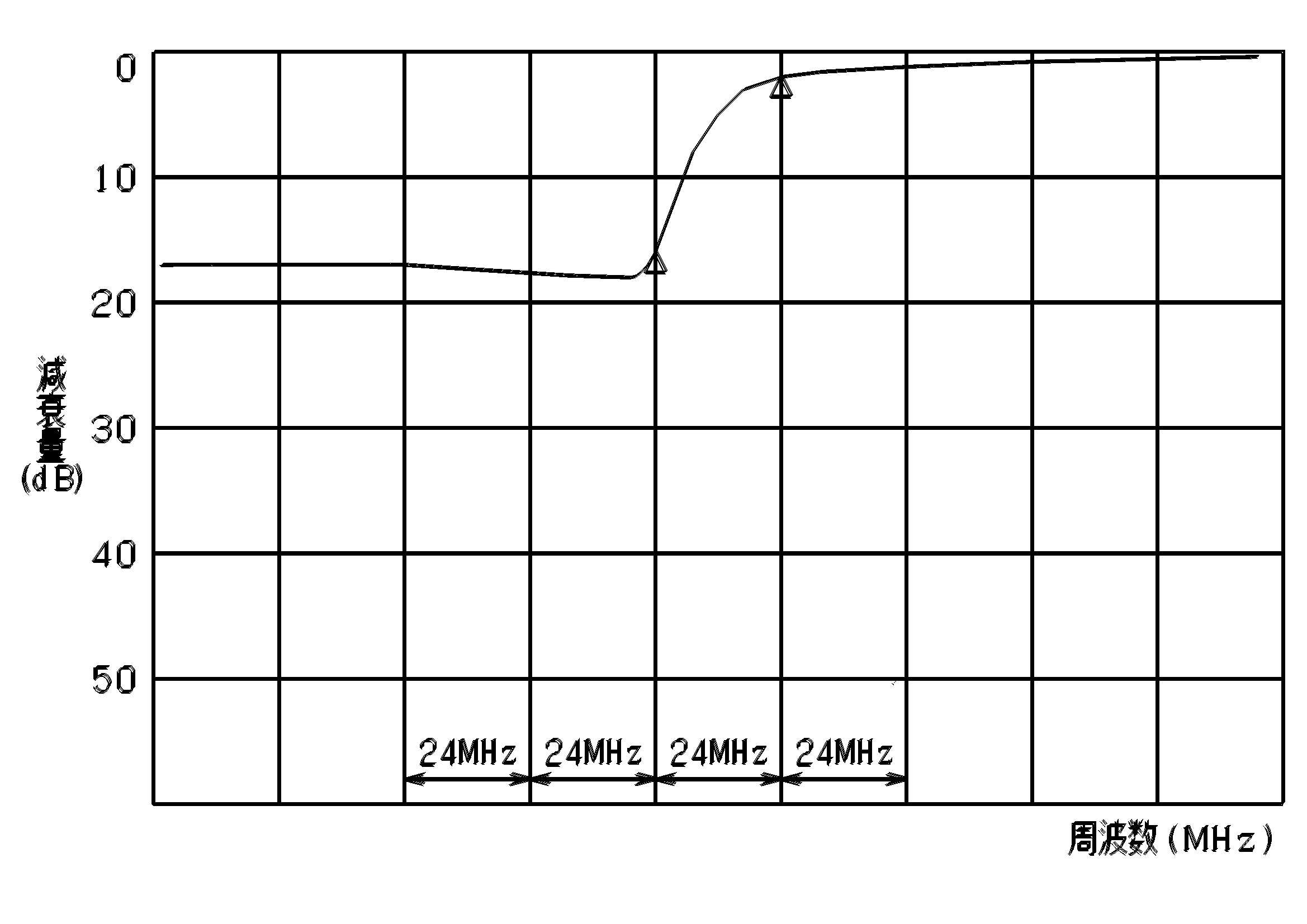

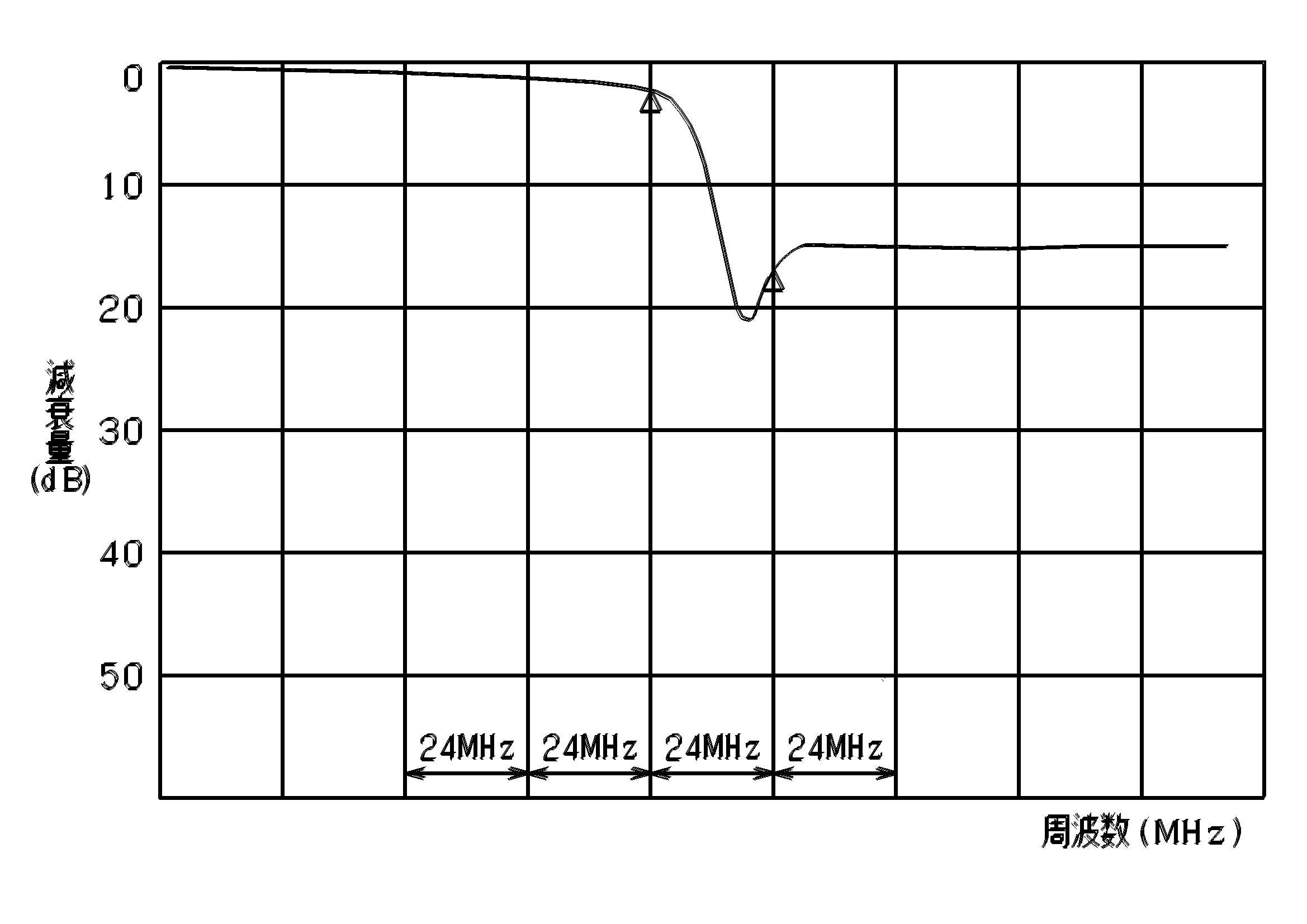

                                                特性イメージ
 項    目       仕      様
伝送周波数 10〜770MHz
挿入損失 2dB以下(指定チャンネル両端±12MHzで)
減衰帯域 ch13〜35の指定の1波
減衰量 15dB程度
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 71(L)   50g


      レベル整合フィルタ   東京スカイツリー 関東広域放送 対策用
        県域放送と東京スカイツリーからの関東広域放送波レベル差を調整します
    LAF−07K−15         外観・仕様

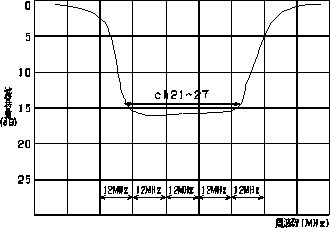

                                                  特性イメージ
 項    目       仕      様
伝送周波数 10〜506MHz(ch18)、572(ch30)〜770MHz
挿入損失 3dB以下(ch18の上端、ch30の下端))
減衰帯域 ch21〜27
減衰量 15dB程度
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 71(L)   50g


      レベル整合フィルタ   MX放送 関東広域放送 対策用
       MX放送と関東広域放送波レベル差を調整します。必要帯域外の信号は減衰させています。

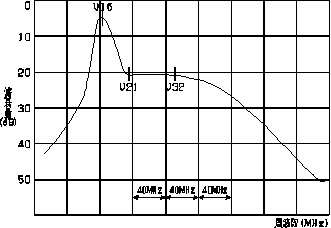

    LAF−B16/K−15       外観・仕様
                                              特性イメージ
 項    目       仕      様
伝送周波数 ch16〜32(488〜590MHz)
挿入損失 ch16: 5dB以下(BPF特性)
ch21〜32: ch16比 15±2dB
帯域外減衰量 450MHz以下、718MHz以上: 30dB以上
入出力接栓 Fプラク、座  75Ω
寸法・質量 19(φ) ・ 71(L)   50g

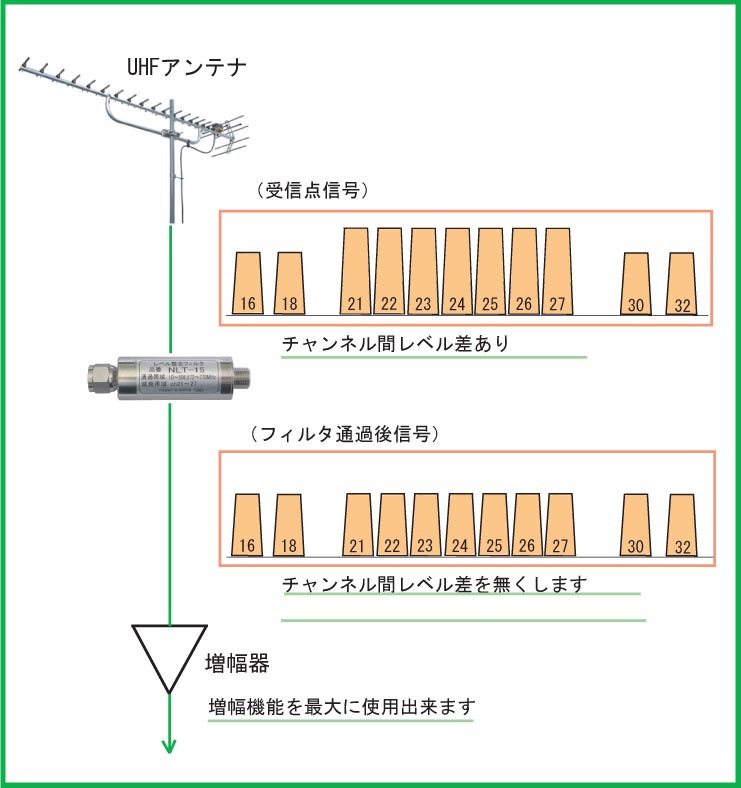

      LAF−07K−15接続例                 LAF−B16/K−15接続例




    帯域除去フィルタ
       UHF地デジ放送対応

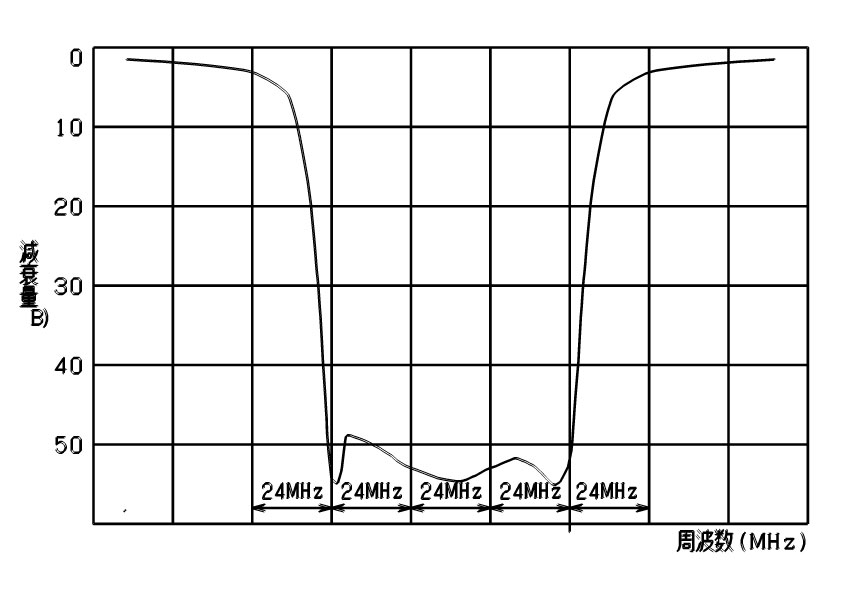

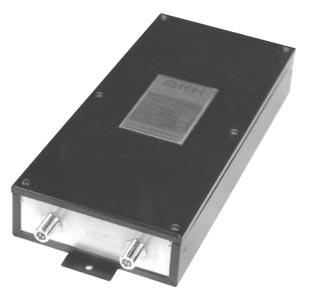

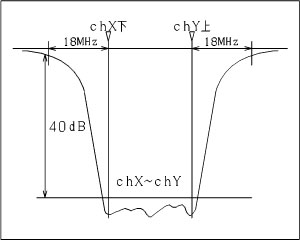

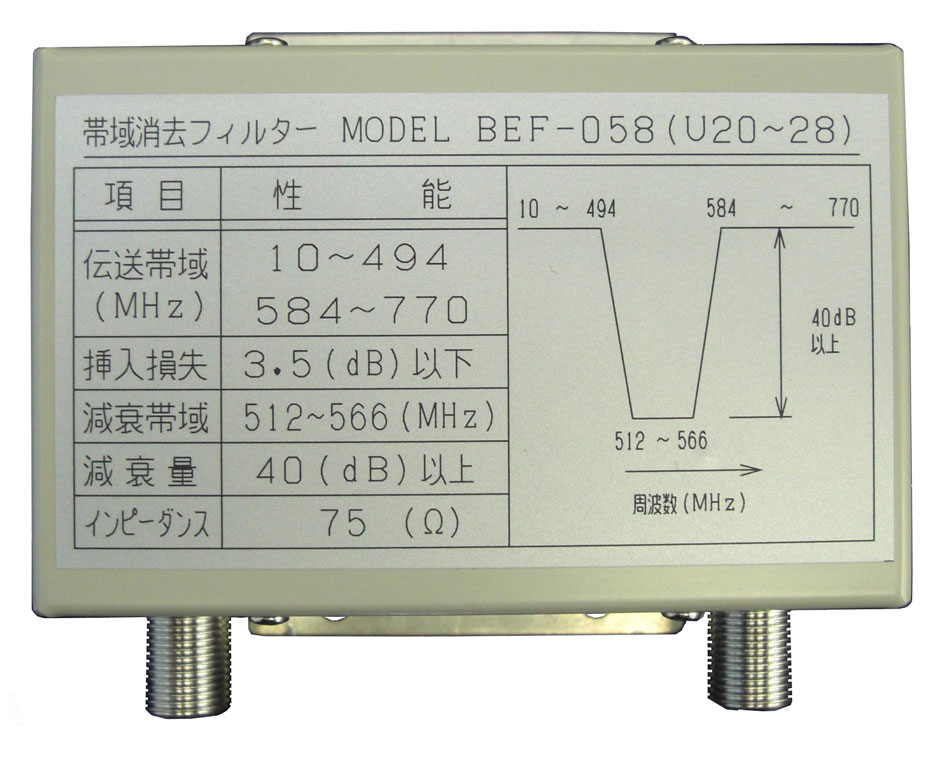

     BEF−088           外観・仕様
       帯域除去フィルタ 広帯域                      特性イメージ ch31〜46
 項   目         仕     様
除去チャンネル ch13〜32連続16波程度 ch33〜52連続16波程度
減衰量  40dB以上
通過帯域 10〜770MHz
挿入損失 3..5dB以下
ガードバンド 除去帯域上下 18MHz 除去帯域上下 24MHz
入出力接栓 75Ω F座
寸法・質量 85(W)・70(H)・37(D)   0.2Kg


     ・既存の放送波を減衰させ そこに自主放送1波を挿入する際使用します。
    BEA−074           外観・仕様

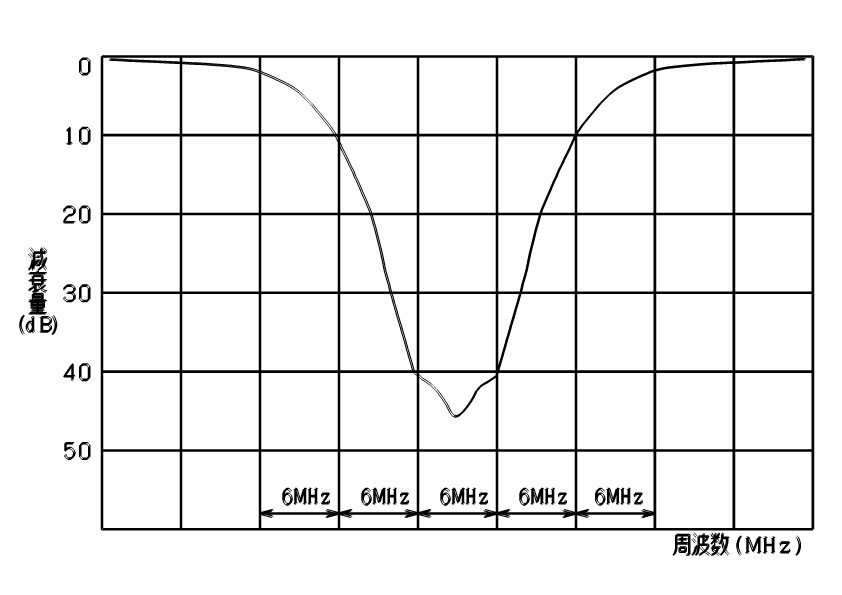

       帯域除去フィルタ 1波                           特性イメージ
  項   目         仕     様
除去チャンネル ch13〜62 指定の1波
減衰量  35dB以上
通過帯域 10〜770MHz
挿入損失 45dB以下 減衰チャンネルから±12MHz離れて
入出力接栓 75Ω F座
寸法・質量 19(φ)・71(L)   50g

    ・ 既存の放送波を減衰させ そこに自主放送1波を挿入する際使用します。隣接対応

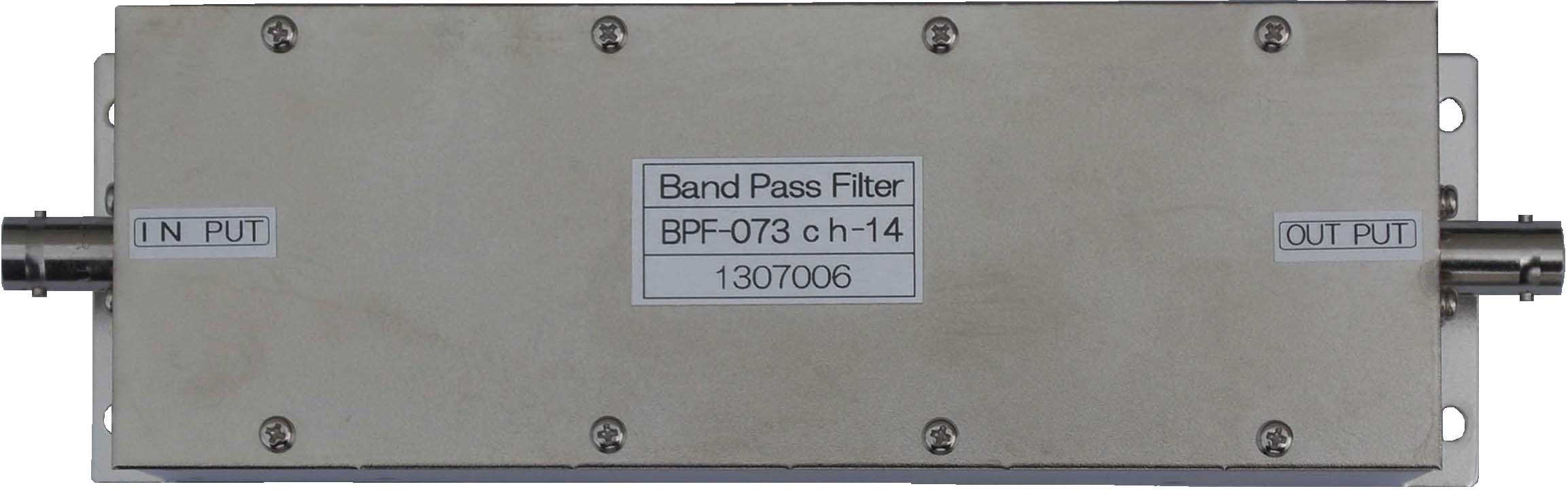

    BEA−082           外観・仕様
       帯域除去フィルタ 隣接1波                         特性イメージ
  項   目         仕     様
除去チャンネル ch13〜62 指定の1波
減衰量  指定チャンネル4MHz帯域 32〜36dB以上
通過帯域 10〜770MHz
挿入損失   ch13〜52 ch53〜62
4dB以下  4dB以下
上下隣接チャンネル1MHz除く
入出力接栓 75Ω F座
寸法・質量 180(W)・50(D)・53(H)  450g





                    FM放送対応フィルター

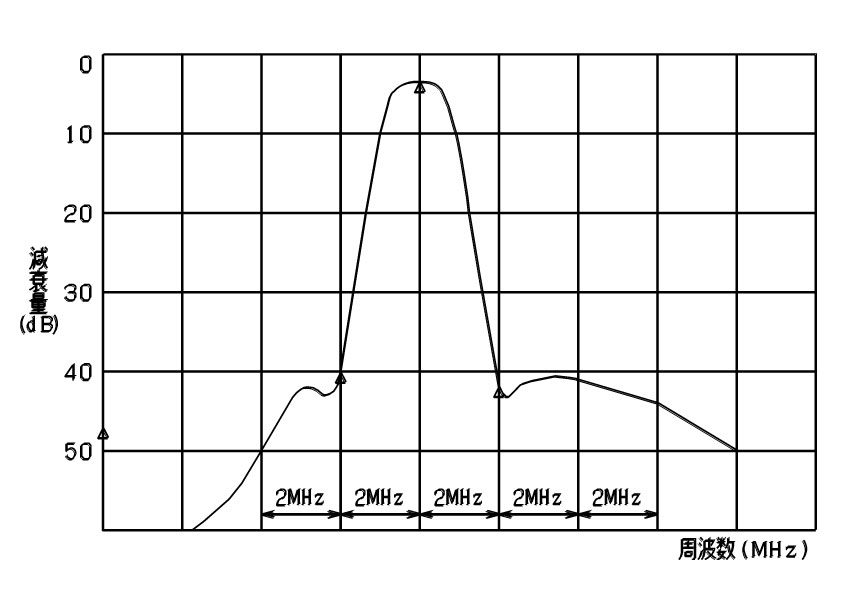

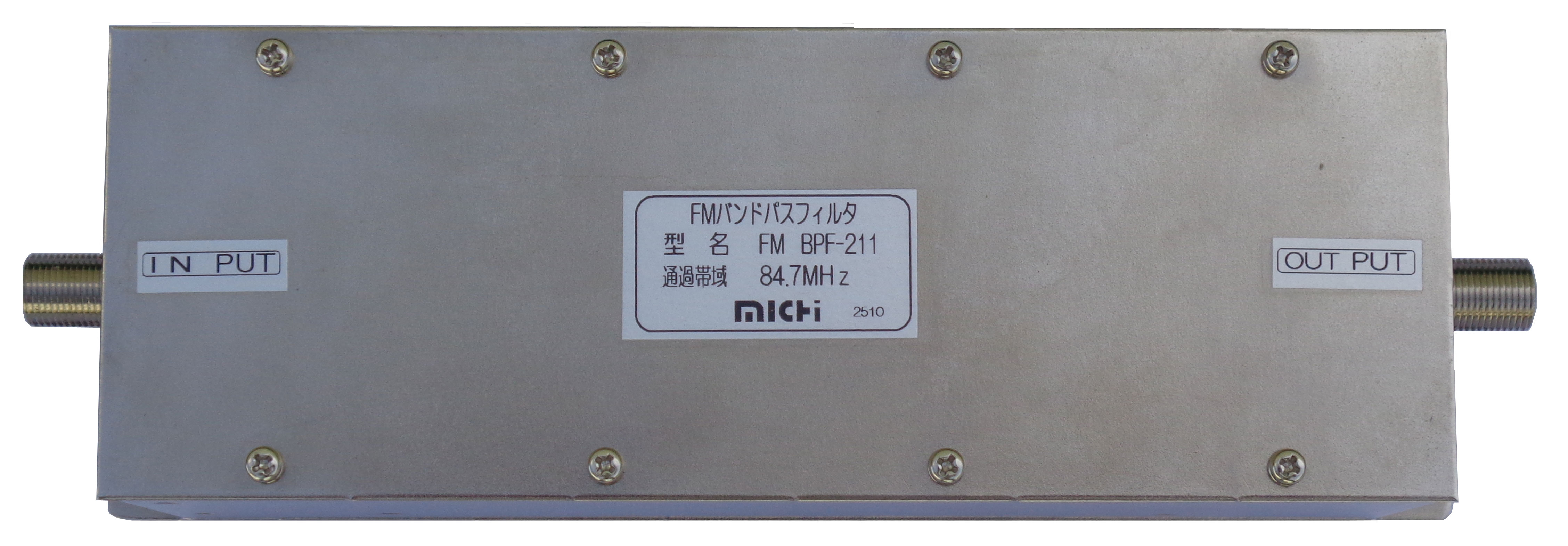

      バンドパスフィルタ

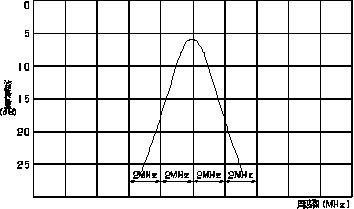

      BPF−204              外観・仕様

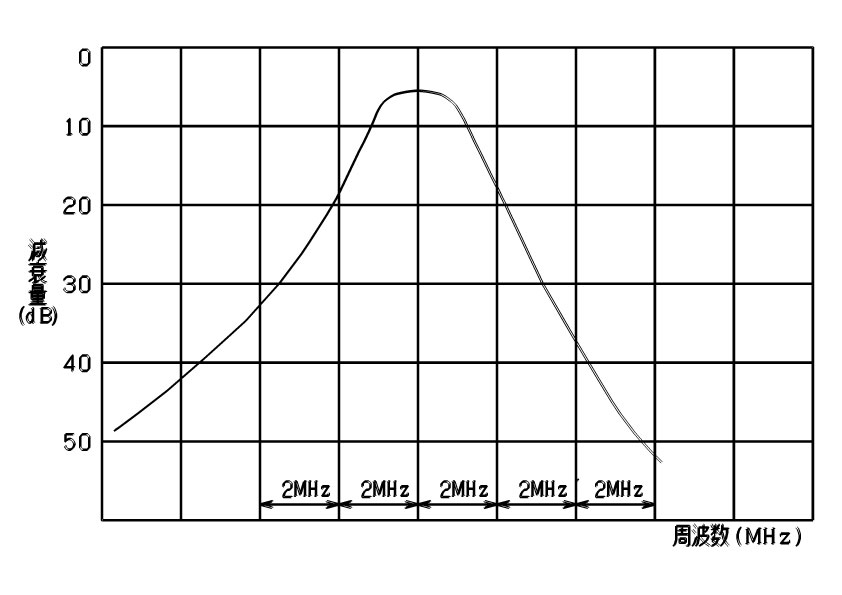

                             特性イメージ
  項   目        仕      様
伝送周波数 FM 76〜90MHzの指定1波
挿入損失 7dB以下
帯域外減衰量 f0±2MHz  10dB以上
入出力接栓 F座 75Ω
寸法・質量 19(φ)・71(L)    50g


       可変型
      FM周波数帯で任意に周波数設定出来ます。 現場での即応性に優れています。
      BPF−420AJ              外観・仕様
                                 特性イメージ
  項    目        仕      様
可変周波数範囲 FM 76〜96MHz
挿入損失 5.5dB以下
帯域外減衰量 f0±1MHz  15dB以上
入出力接栓 F座 75Ω
寸法・質量 152(W)・95(H)・87(D)   700g




      ハイパスフィルタ
      HPF−201              外観・仕様
                                 特性イメージ 85.1/89.9
8
 項   目        仕      様
伝送周波数 FH(指定周波数)〜710MHz (76≦FH≦90MHz)
挿入損失 2dB以下
阻止帯域 10〜(FH-5)MHz
減衰量 30dB以上
入出力接栓 Fプラグ 、座  75Ω
寸法・質量 19(φ)・71(L)    50g



      ローパスフィルタ
      LPF−202              外観・仕様
                                    特性イメージ 90/95MHz
 項   目        仕      様
伝送周波数 10〜FL(指定周波数)MHz (FL≦90MHz)
挿入損失 2dB以下
阻止帯域 (FL+5)〜770MHz
減衰量 30dB以上
入出力接栓 Fプラグ 、座  75Ω
寸法・質量 19(φ)・71(L)    50g


       V-Lowマルチメデイア放送からFM放送への干渉を低減します
      95MHz以下を通過、99MHz以上を減衰させます
      LPF−203              外観・仕様
                                  特性イメージ 95/99MHz
  項    目        仕      様
伝送周波数 10〜95MHz
挿入損失 3dB以下
阻止帯域 99〜770MHz
減衰量 30dB以上
入出力接栓 Fプラグ 、座  75Ω
寸法・質量 19(φ)・71(L)    50g




       95MHz以下を通過、108〜3224MHzを減衰させます

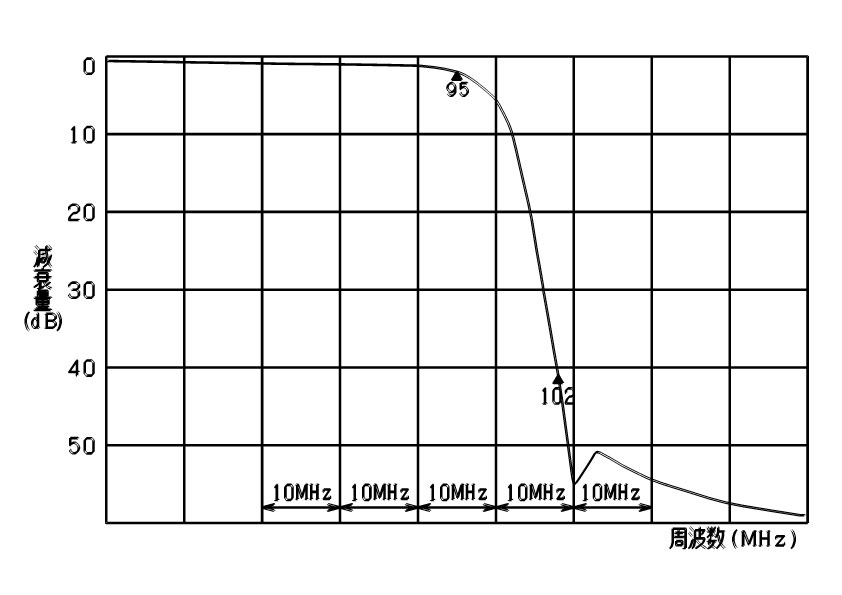

      LPF−205              外観・仕様
                                         特性イメージ
  項    目        仕      様
伝送周波数 10〜95MHz
挿入損失 2.5dB以下
阻止帯域 108〜3224MHz
減衰量 35dB以上
入出力接栓 Fプラグ 、座  75Ω
寸法・質量 16(φ)・62.5(L)    35g



      ノッチフィルタ
       FM搬送波減衰用
      NF−202              外観・仕様
                               特性イメージ
  項    目        仕      様
伝送周波数 10〜220MHz
減衰周波数 76〜90MHzの指定周波数
ノッチ減衰量 45dB以上
挿入損失 8dB以下(f0±2MHz離れて)
入出力接栓 Fプラグ 、座  75Ω
寸法・質量 19(φ)・71(L)    50g




      可変型
      FM周波数帯で任意に周波数設定出来ます。 現場での即応性に優れています。

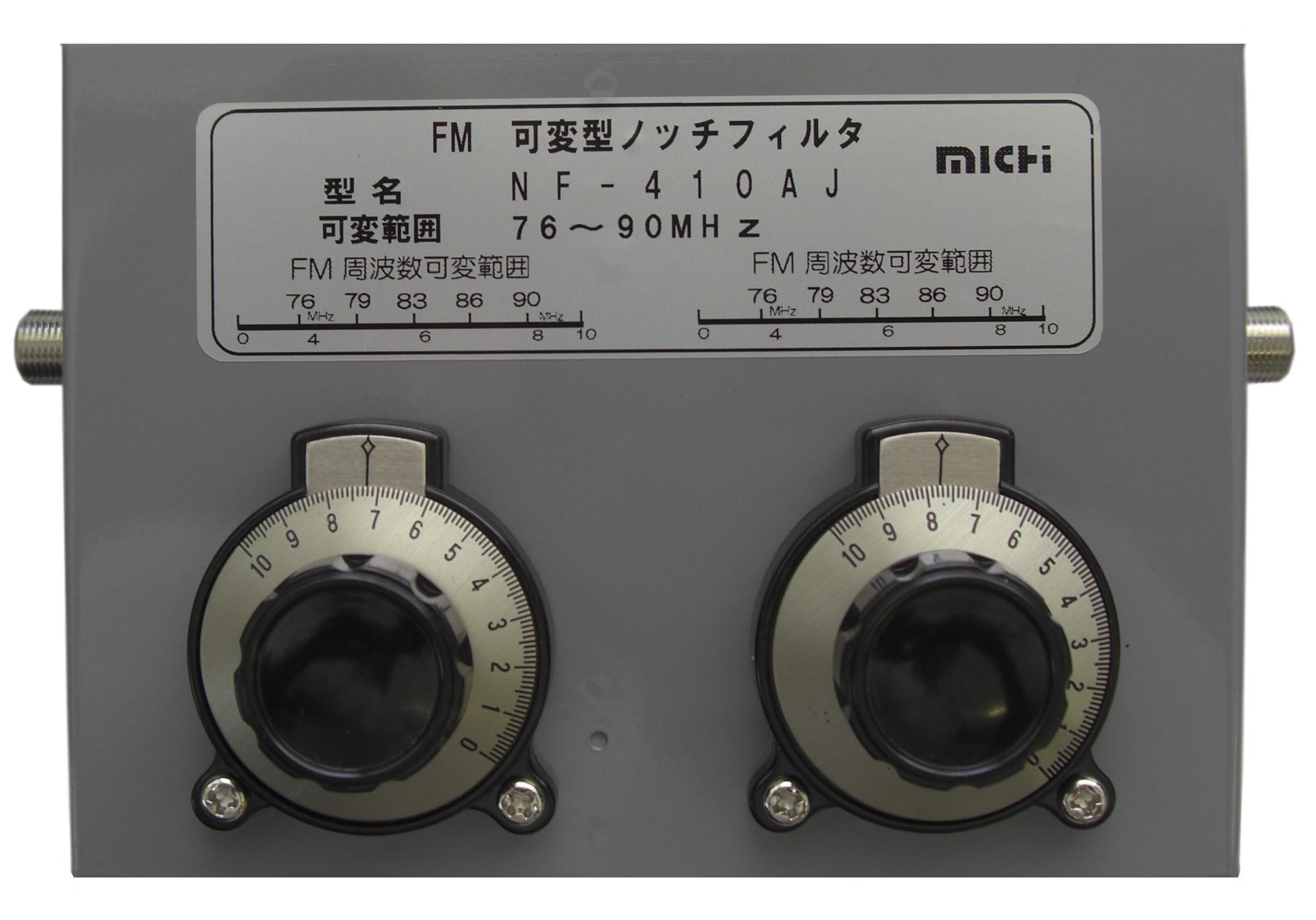

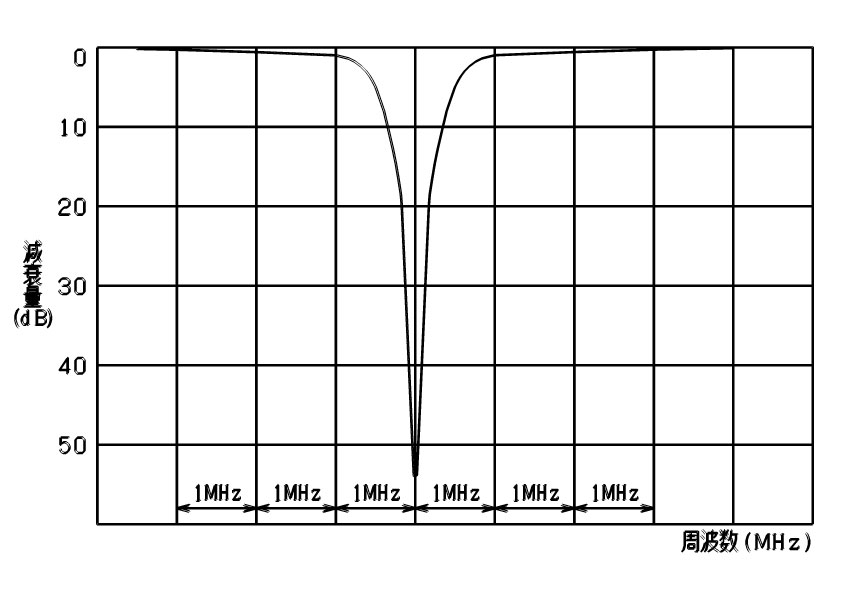

      NF−410AJ              外観・仕様
                        特性イメージ
  項    目        仕      様
伝送周波数 50〜110MHz
減衰周波数 76〜96MHzの1波
減衰量  50dB以上 同調点
30dB程度 帯域幅±75KHz
挿入損失 1.5dB以下
設定周波数±1MHz以内除く
入出力接栓 F座 75Ω
寸法・質量 152(W)・95(H)・87(D)   700g






    FM/TV放送混合器

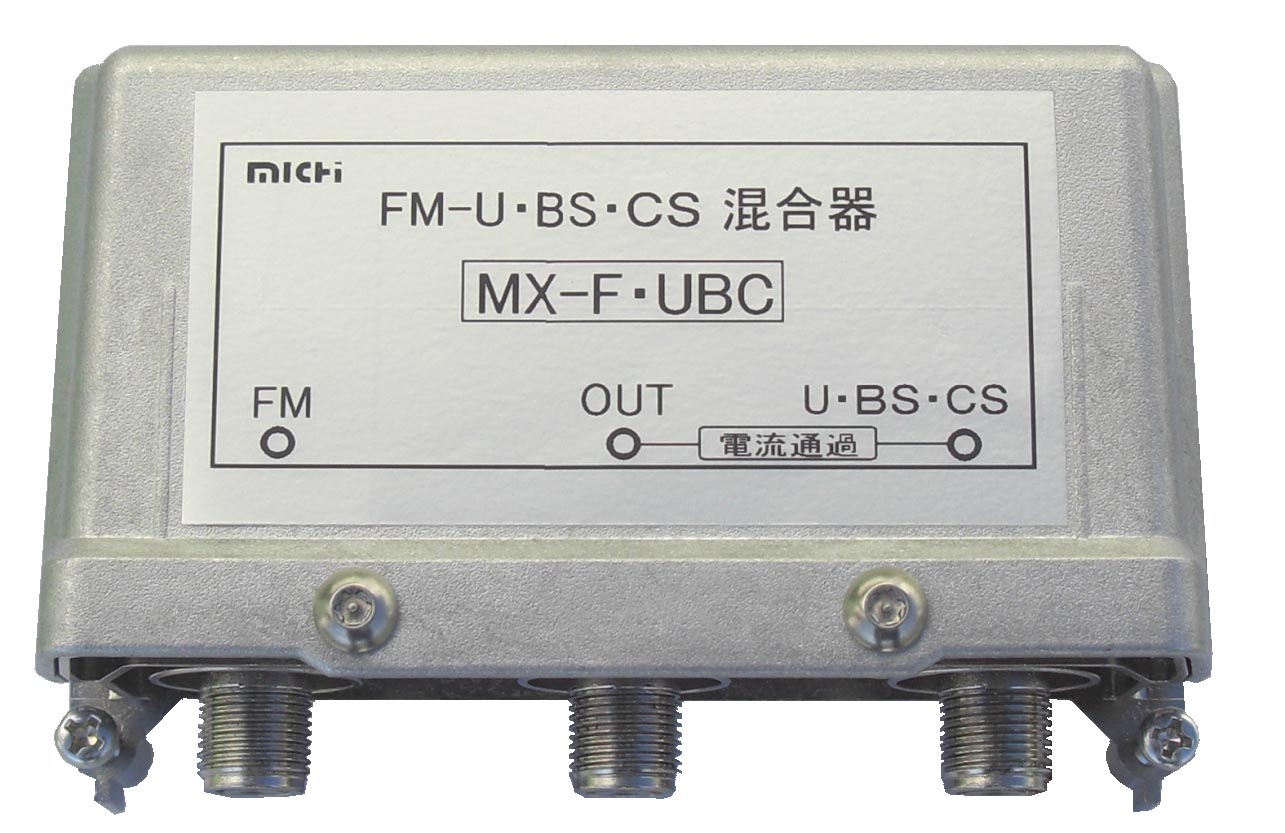

   MX−F・UBC              外観・仕様
  FMワイド放送とTV波の混合器です。
  V-Lマルチメデイア放送の影響低減するフィルタ内臓です。
  ダイカスト防滴構造です。
 項    目        仕      様
   FM帯  TV帯
伝送周波数 10〜95MHz  470〜2602MHz
挿入損失 2dB以下  2dB以下
阻止帯域 25dB以上:99MHz以上  30dB以上:300MHz以下
電源重畳        ー    入出力間DC15V 0.5A
入出力接栓 F座  75Ω
寸法・質量 96(W)・60.7(D)・40(H)     500g
取付けマスト  最大径 φ50




                     ●商品改良のため、仕様、外観は予告なく変更することがありますので、あらかじめご了承ください。
