デジタル変調器
　　構内用ＯＦＤＭ自主放送装置を構築する時に使用できる機器です。

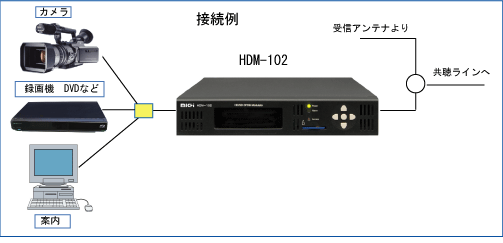

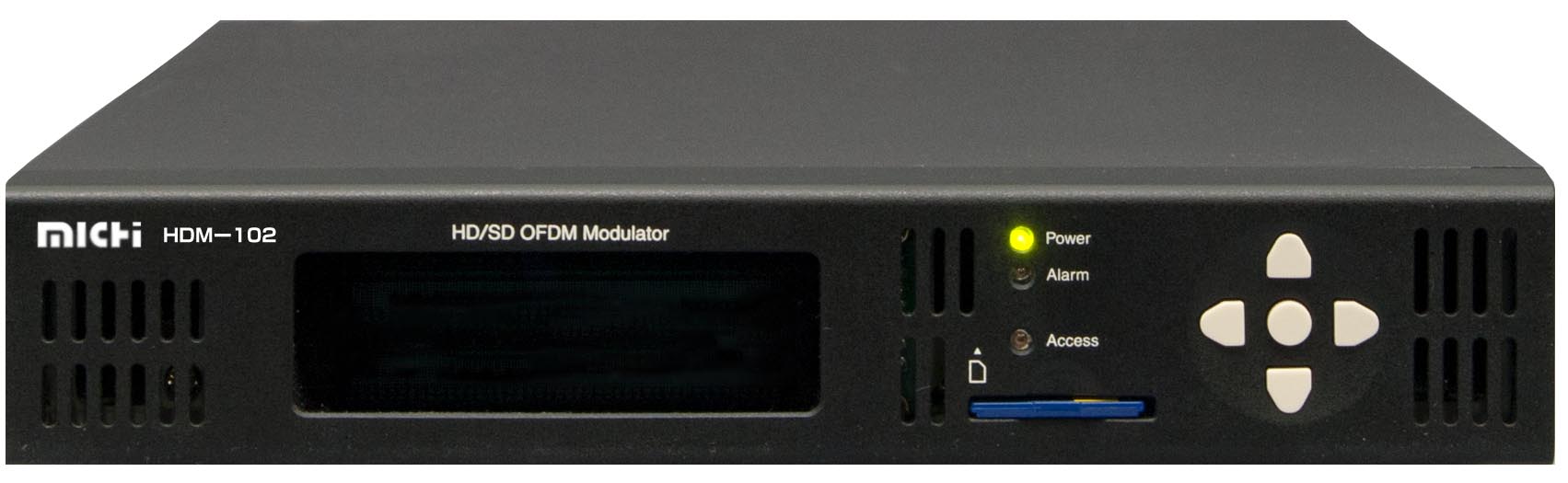

　　　　ＯＦＤＭ変調器　　ＨＤＭ－１０２　　 　　外観・仕様
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　生産終了　　　
　　　HD/SD共用ＯＦＤＭ変調器です。
　　　入力はＨＤ/SD-ＳＤＩ、コンポジット、HDMI、Ｄ端子およびＳＤカードが使用可能です。
　　項　目 　　　　　　　　　　　仕　　　　　　　　様
　入　力 映像：HD/SD SDI, ｺﾝﾎﾟｼﾞｯﾄNTSC, HDMI, Ｄ端子,SDｶｰﾄﾞ
音声：SDIｴﾝﾍﾞﾃﾞｯﾄ,HDMIｴﾝﾍﾞﾃﾞｯﾄ, ｱﾅﾛｸﾞ
　変調部 伝送モード： Mode3
キャリア変調方式： 64QAM
　出　力 周波数： ch1～62(90～770MHz)
レベル： 110dBμV (-15dB可変)
コネクタ：　F座(75Ω)
　電 　源 AC100V 　35W
　寸法・質量 213(W)X350(D)X40(H) 　　3Kg
　　　　ラックマウント金具用意しています（別売） 　HDR-02K　　外観・仕様　

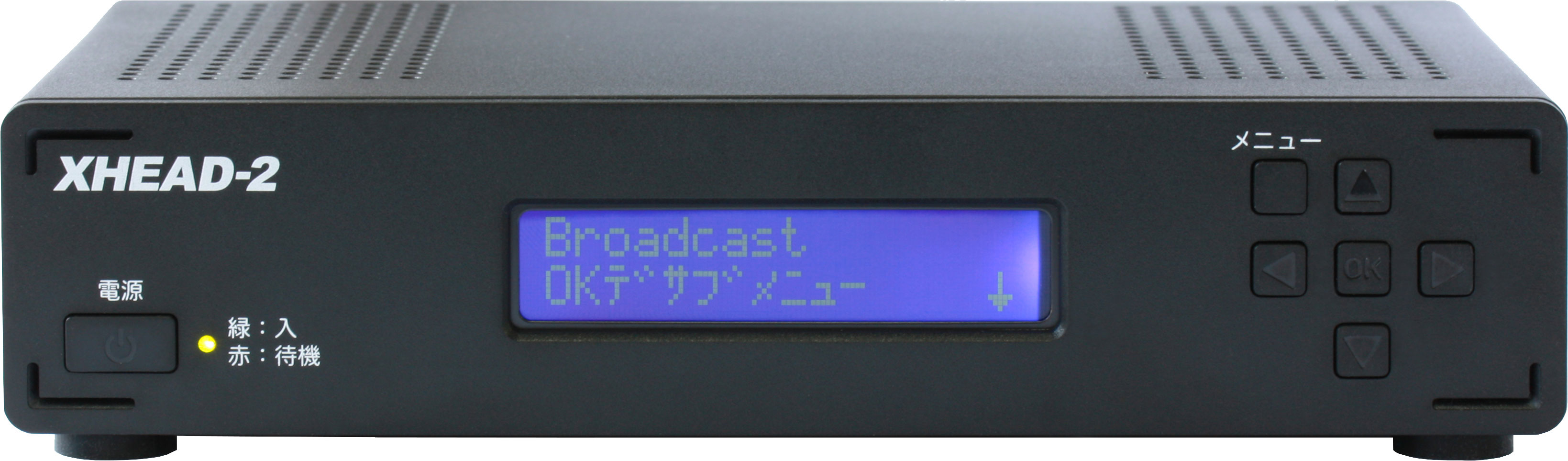

　　　　簡易デジタル変調器　　ＸＨＥＡＤ－２　　　外観・仕様
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　HDＭＩ入力ＯＦＤＭ変調器です。
　　　　　　高画質を保ち、必要機能に集約して低価格を実現しました。
　　項　目 　　　　　　　　　　　仕　　　　　　　　様
　入　力 HDMI入力　映像：HDMI 1920X1080i /1920X1080P
　　　　　　 音声：ﾘﾆｱPCM 48KHzｽﾃﾚｵ(2ch) 16bit
　出　力 出力ﾁｬﾝﾈﾙ：VHF ch4～12
  　　　　UHF ch13～62
出力レベル：64～96dBμV
コネクタ　　F座(75Ω)
　電 　源 DC 5V 　2.3A(最大11.5W) 　ACｱﾀﾞﾌﾟﾀ同梱
　寸法・質量 188(W)X112(D)X40.9(H) 　　440g
 　　＊自主放送ｼｽﾃﾑにて扱う映像音声は、権利者の承諾得る等　著作権に基づき法律の範囲内でご利用ください。

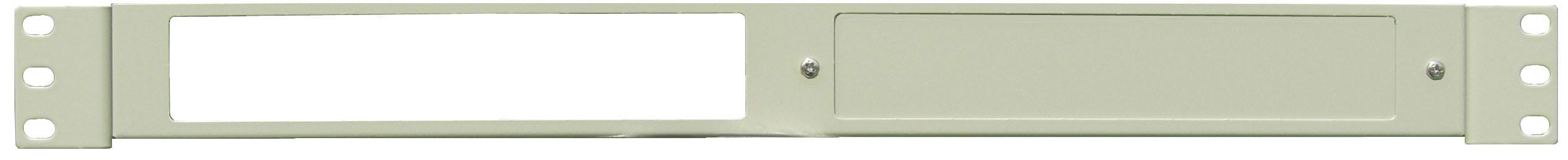

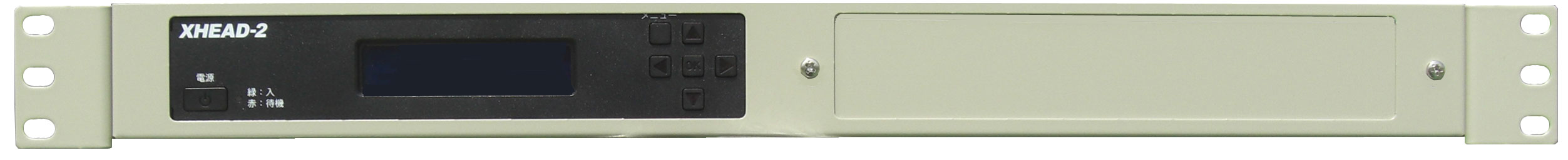

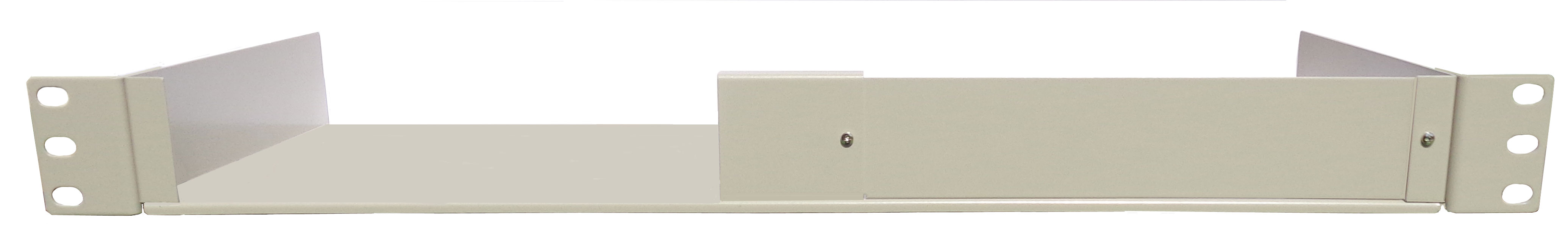

　　　ラックマウント金具用意しています（別売） 　AVR-105RK　　外観・仕様　　　　　
　AVR-105RK

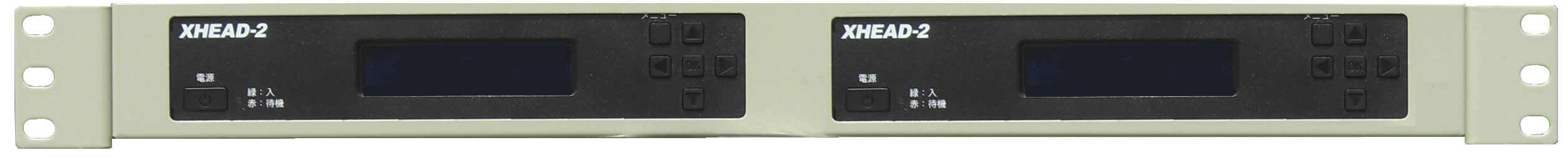

　 XHEAD-2・・・2台実装図

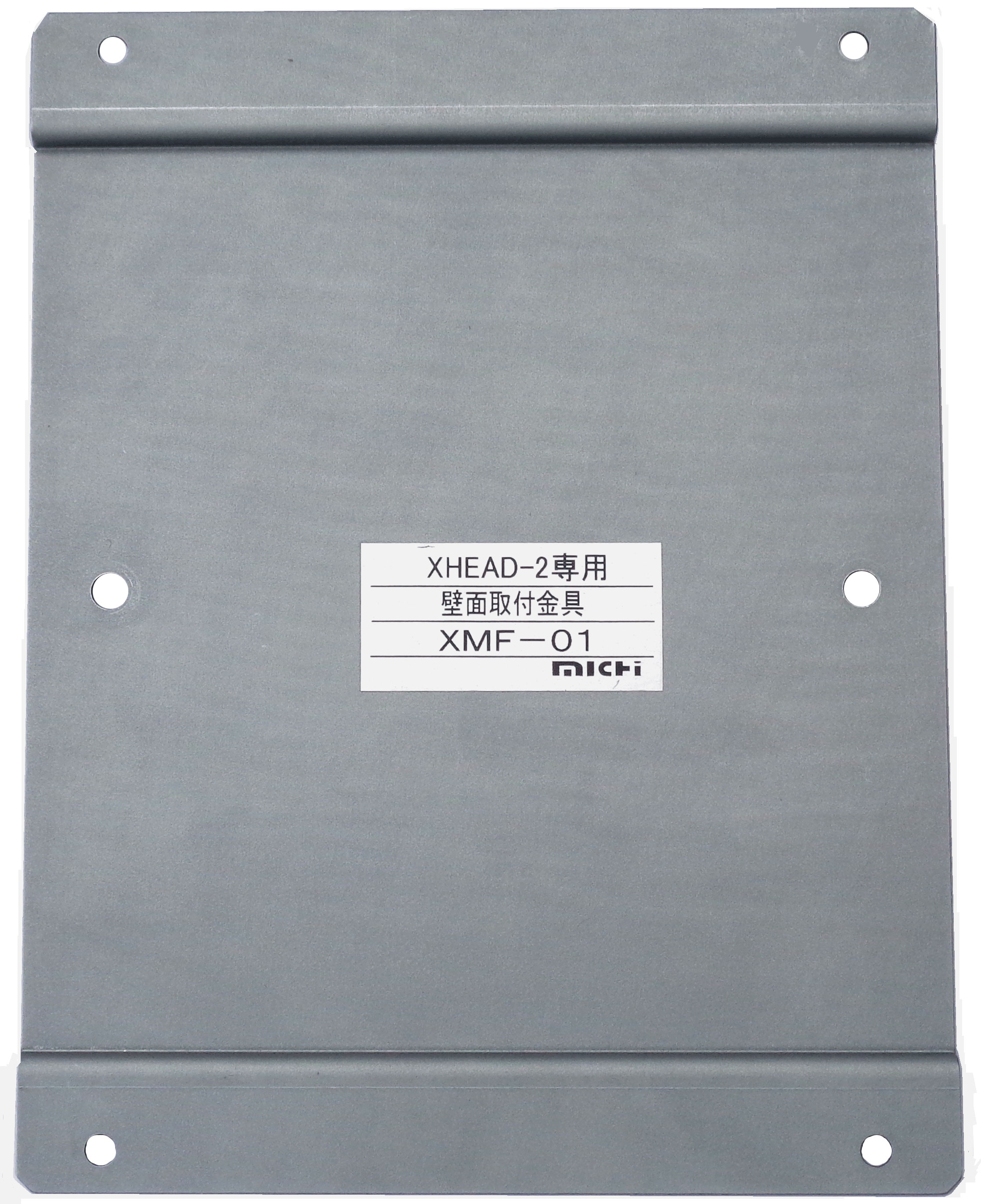

 壁面取付金具　（別売）　　XMF-01 　　外観・仕様


　　 アナログ変調器
　　テレビ変調器（モノラル）
　　　
　　　ＵＨＦオールバンドの変調器　　　　　生産終了

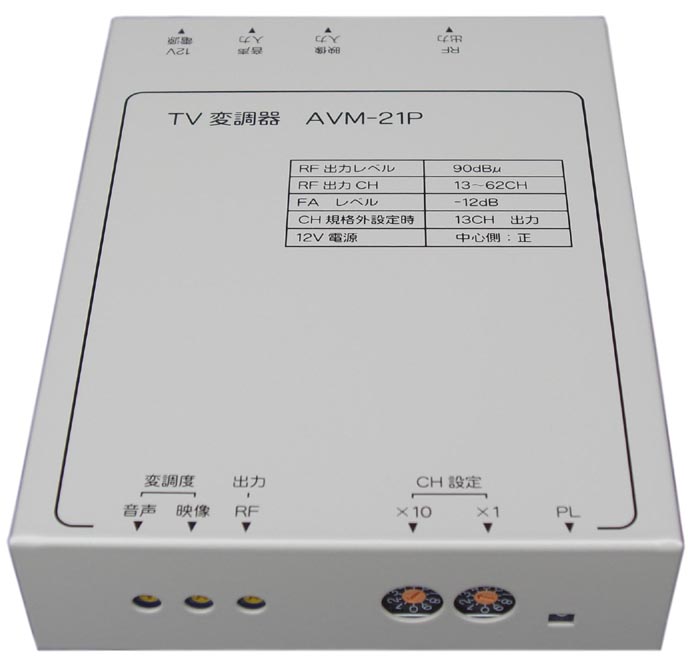

　　　ＡＶＭ－２１Ｐ　 　　外観・仕様
項　　目 仕　　　様
 出力ﾁｬﾝﾈﾙ  UHF ch13～62 （隣接不可）
 出力ﾚﾍﾞﾙ  90dBμ  75Ω  F座
 入力ﾚﾍﾞﾙ  映像：1VP-P  75Ω  RCAジャック
 音声：470mVrms  10KΩ  RCAジャック

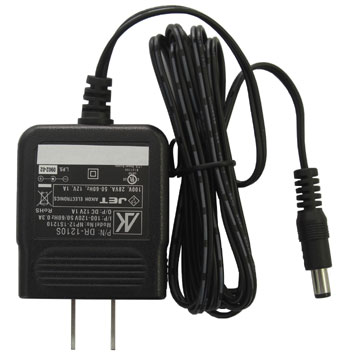

 電　　源  DC12V　 2.7W　 ACｱﾀﾞﾌﾟﾀ付属
 寸法質量  99(W)・31(H)・129(D)mm　0.4Kg　

　　　
　　　ＶＨＦオールバンドの変調器、小型、軽量 　　　生産終了
　　　ＡＶＭ－１１　 　　外観・仕様
項　　目 仕　　　様
 出力ﾁｬﾝﾈﾙ  VHF ch1～12, C13～C22(90～222MHz) 　隣接不可
 出力ﾚﾍﾞﾙ  100dBμ  75Ω  F座
 入力ﾚﾍﾞﾙ  映像：1VP-P  75Ω  RCAジャック
 音声：470mVrms  10KΩ  RCAジャック
 電　　源  DC12V　 2.7W　 ACｱﾀﾞﾌﾟﾀ付属
 寸法質量  99(W)・31(H)・129(D)mm　0.4Kg　
　　　　
　　　　
　　　

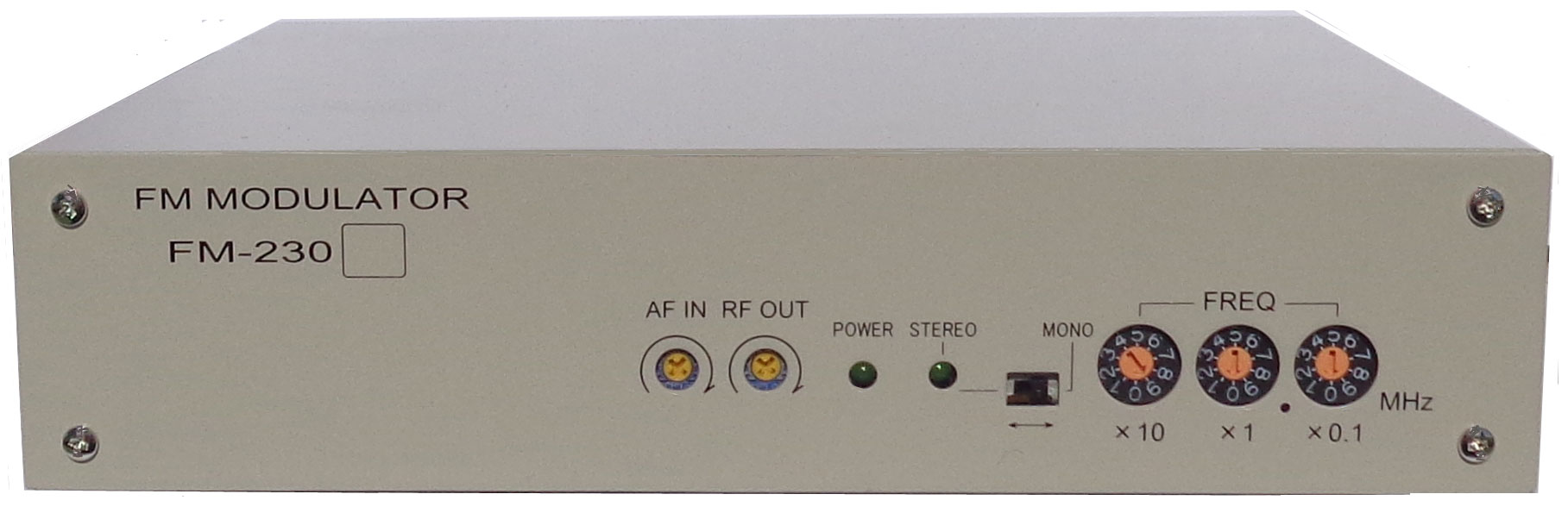

　　ＦＭ変調器 　　　 在庫限り（ご発注の際はお問合わせ下さい）　　近日中に新型に移行いたします
　　　ステレオ、モノラルのＦＭ変調器で、周波数は任意に設定　ワイドＦＭ帯域対応です。

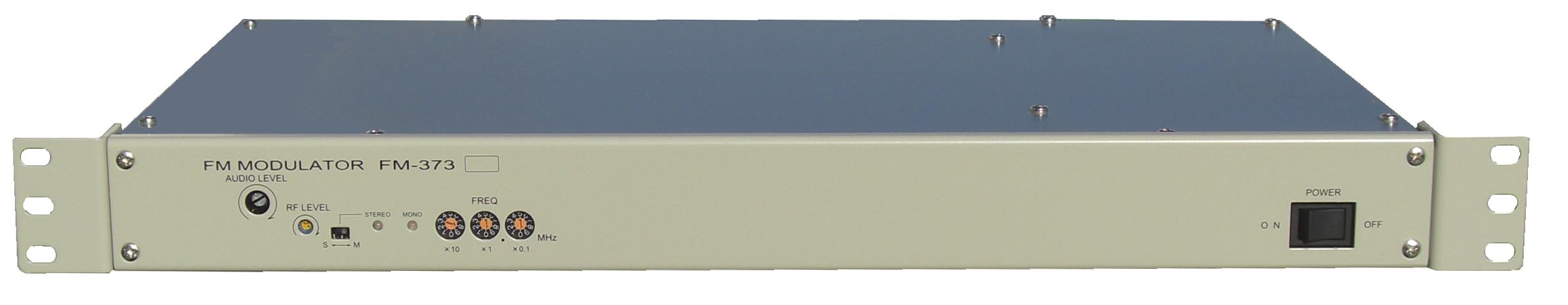

　　　　FM-373HS 外観・仕様ＦＭ-３７０のＰＤＦ

　　　項　　目 　　　　　　　　　　　仕　　　　　　　　様
　出力周波数 　76.1～94.9MHz任意の１波､100KHzステップ
　出力レベル  112dBμ  75Ω  F座
　入力レベル  音声：-10dBs  10KΩ  RCAジャック
　電 　源 　AC100V 　4W
　寸法・質量  480(W)・255(D)/・44(H)m　3.6Kg

　　　音声入力が６００Ω平衡タイプ、XLR-レセプタクル
　　　　FM-373HＣ 外観・仕様ＦＭ-３７０CのＰＤＦ
　　　　

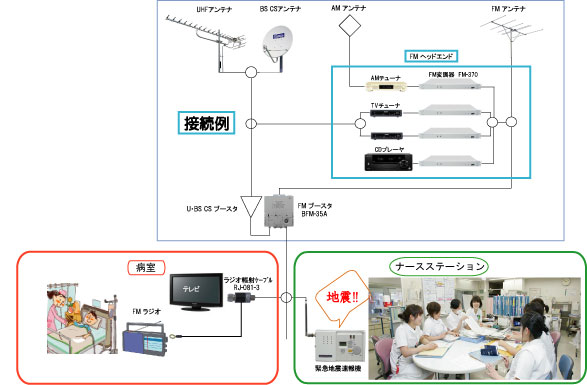

  　　　　　○ＦＭ変調器　応用例
 　　　　　病院内で音楽放送やニュースをＦＭラジオで聞く設備に役立ちます。
 　　　　　ＦＭ放送のほか、ＡＭ放送、ＴＶ音声、ＣＤ音楽など組合わせは多数あります。
 　　　　　また緊急地震速報をラジオから受信し、素早い対応がとれます。

 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　設置例





　　　　●標準価格には取付工事費・設置調整費は含まれておりません。
　　　　●商品改良のため、仕様、外観は予告なく変更することがありますので、あらかじめご了承ください。
　　　
