ヘッドアンプ装置
   自主放送のステーションとして全ての機能が備わっており多彩にシステムを組み立てる
   ことができます。VHF,UHF,CSBS-IF帯域もハイパワーで増幅し、地上波デジタル
   放送も含め全てのTV放送を伝送出来ます。デジタル変調器の接続も可能です。
   MHC-310   標準価格 300,000  外観・仕様 MHC-310のPDF
                   内部系統図

  項   目 仕       様
 受信帯域                      CATV    CS・BS-IF
 伝送周波数  70〜770MHz  950〜2150MHz
 標準出力レベル  110dBμ(24波)   107dBμ(72波)  105dBμ(24波)
 利 得  35dB以上  40dB以上
 利得調整  0〜-10dB以上   0〜-10dB以上
 変調器入力  4端子 利得7±3dB以上(70〜770MHz)
 逆送出力  1端子10〜 60MHz, 挿入損失 -2dB以下
 電 源  AC100V
 消費電力  17W   (CS・BSコンバータDC15V 6W給電時 26W)
 寸法・質量  480(W)・88/99(H)・320(D)mm 6.5Kg  パネル EIA 2Uまたは JIS 2H 選択

  映像・音声逆送装置(アナログ放送対応)
   双方向システムにおいて端末からヘッドエンドへ映像、音声を逆送するポータブル
   変調器と復調器
   PM-401 外観・仕様PM-401のPDF     DM-400 外観・仕様DM-400のPDF
        標準価格 250,000           標準価格 250,000
       ポータブル変調器 PM-401    逆送復調器 DM-400
項   目 仕         様
PM-401 DM-400
 チャンネル  A:30〜36MHz
 B:42〜48MHz  (A,Bのいずれか1波選択)
 出力レベル  110dBμ  75Ω   F座      映像 :1VP-P  75Ω  BNC/RCA
 音声 :0dBs   600Ω  RCA
 入力レベル  映像:       1VP-P  75Ω  BNC
 音声LINE: 0.6V
P-P   7KΩ  RCA
 MIC 1,2:   3mV
P-P  600Ω  マイクジャック
 60〜90dBμ     75Ω F座


 電 源  AC100V   6W  AC100V   11W
 寸法・質量  285(W)・166(H)・48(D)mm  1.6Kg  480(W)・44/49(H)・255(D)mm  4.1Kg
 パネル EIA 1Uまたは JIS 1H選択

   校内テレビ放送 逆送伝送装置(地デジ放送対応)
     講堂からのハイビジョン映像を全教室に同時放送出来ます。
     ・逆送変調器PDM−501とアップコンバータDUC−104の組合わせです。

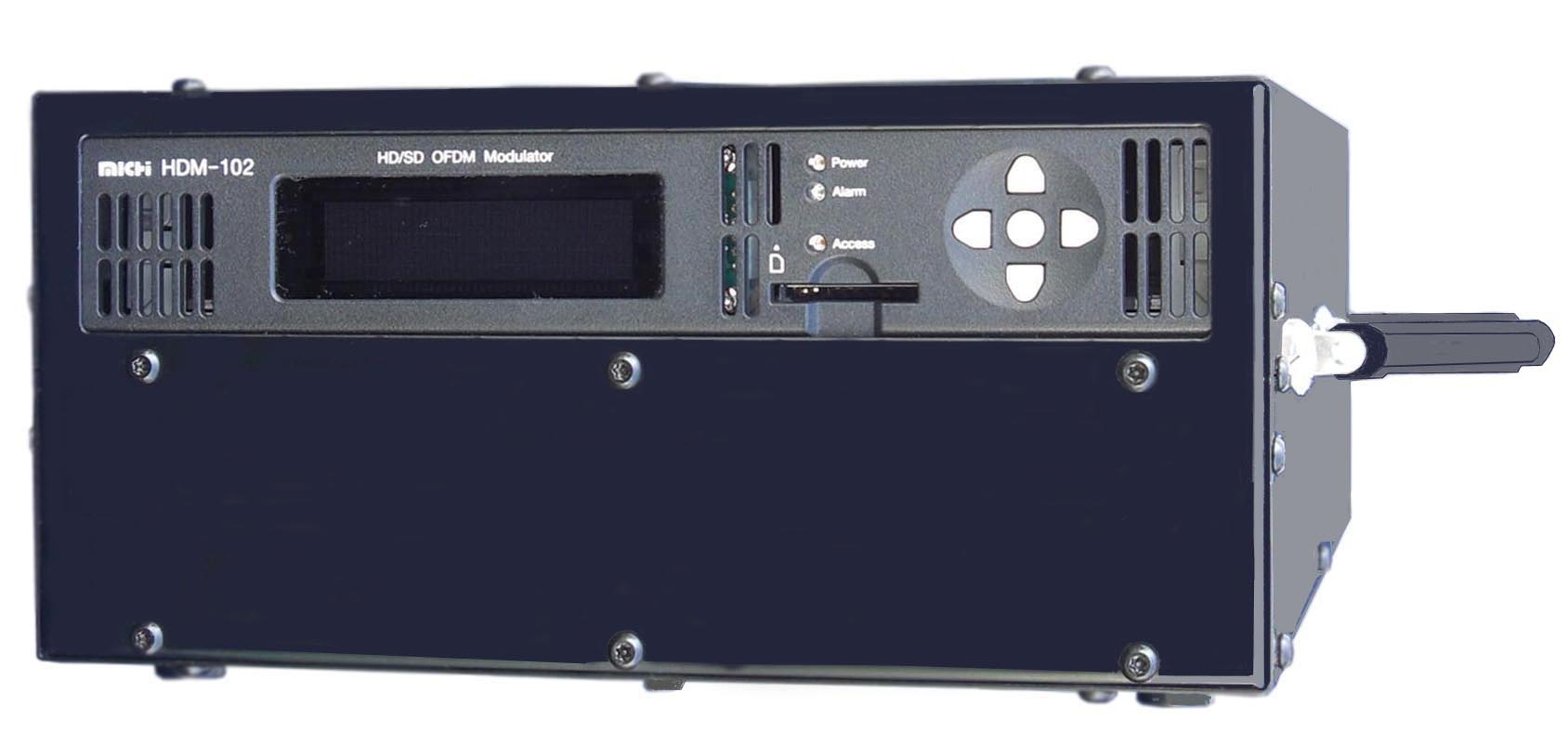

  PDM−501                      外観・仕様 RE-402のPDF
  項  目          仕           様
 入 力  HD/SD SDI, コンポジットNTSC
 HDMI,  D3端子
 出力周波数  30〜36MHz, 36〜42MHz, 42〜48MHz
 (MOD部 ch13,  14,  15に設定時)
 出力レベル  110dBμ(-15dB可変)
 出力接栓  F座  75Ω
 電  源  AC100V  40W
 寸法・質量  225(W)・105(H)・352(D)   6.5Kg
  DUC−104(13)   標準価格 260,000    外観・仕様RE-402のPDF
   DUC−104(26)   標準価格 260,000    外観・仕様RE-402のPDF
  項  目           仕           様
 DUC-104(13)  DUC-104(26)
 入力周波数  30〜36, 36〜42,42〜48MHz
 出力周波数  ch13, 14, 15 (470〜488MHz)  ch26, 27, 28 (548〜566MHz)
 入力AGC範囲  75〜100dBμ
 最大出力レベル  100dBμ
 入出力接栓  F座  75Ω
 電  源  AC100V  6W
 寸法・質量  170(W)・39(H)・199(D)   1.8Kg
                        *ラックマウント 金具(EIA 1U,JIS1H共用)
                          AVR-104RK  外観・仕様 RE-402のPDF
                   校内テレビ放送 逆送伝送装置 使用例

   テレビチャンネル視聴禁止装置
    ・TV映像伝送施設において視聴させたくないチャンネルがある場合、DJ−23を
     使用して視聴禁止にすることが出来ます。
    ・TVリモコンのボタン数は限られているので(1〜12),他の放送と入替える目的のために
     利用することも出来ます。
     信号発生器

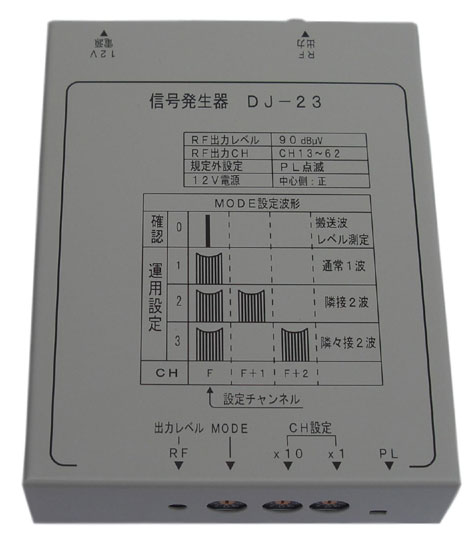

   DJ−23                       外観・仕様   使用例
  項  目          仕           様
 出力チャンネル  UHF ch13〜62
 チャンネル設定:CH設定スイッチ切換
 出力波形  (0)搬送波 (1)1波 (2)隣接2波 (3)隣々接2波
 出力波形設定:MODE設定スイッチ切換
 標準出力レベル  90dBμV    75Ω  F-R
 出力レベル調整  0〜-10dB連続可変
 電  源  DC12V  2.7W  ACアダプタ付属
 警告表示  規定外設定時  PLランプ点滅
 使用温度範囲  0〜40℃
 寸法・質量  99(W)・30(H)・129   0.4Kg
