ラジオ関連機材

    院内ラジオ放送受信システム
     ・AM放送をFM放送に変換して、手持ちのFMラジオで聞くことが出来るシステムです。
     ・音楽やニュースを聞く環境整備で、患者さんの入院生活向上に役立ちます。
     ・病院のテレビ共聴施設を利用し伝送するので簡単な設置工事で済みます。

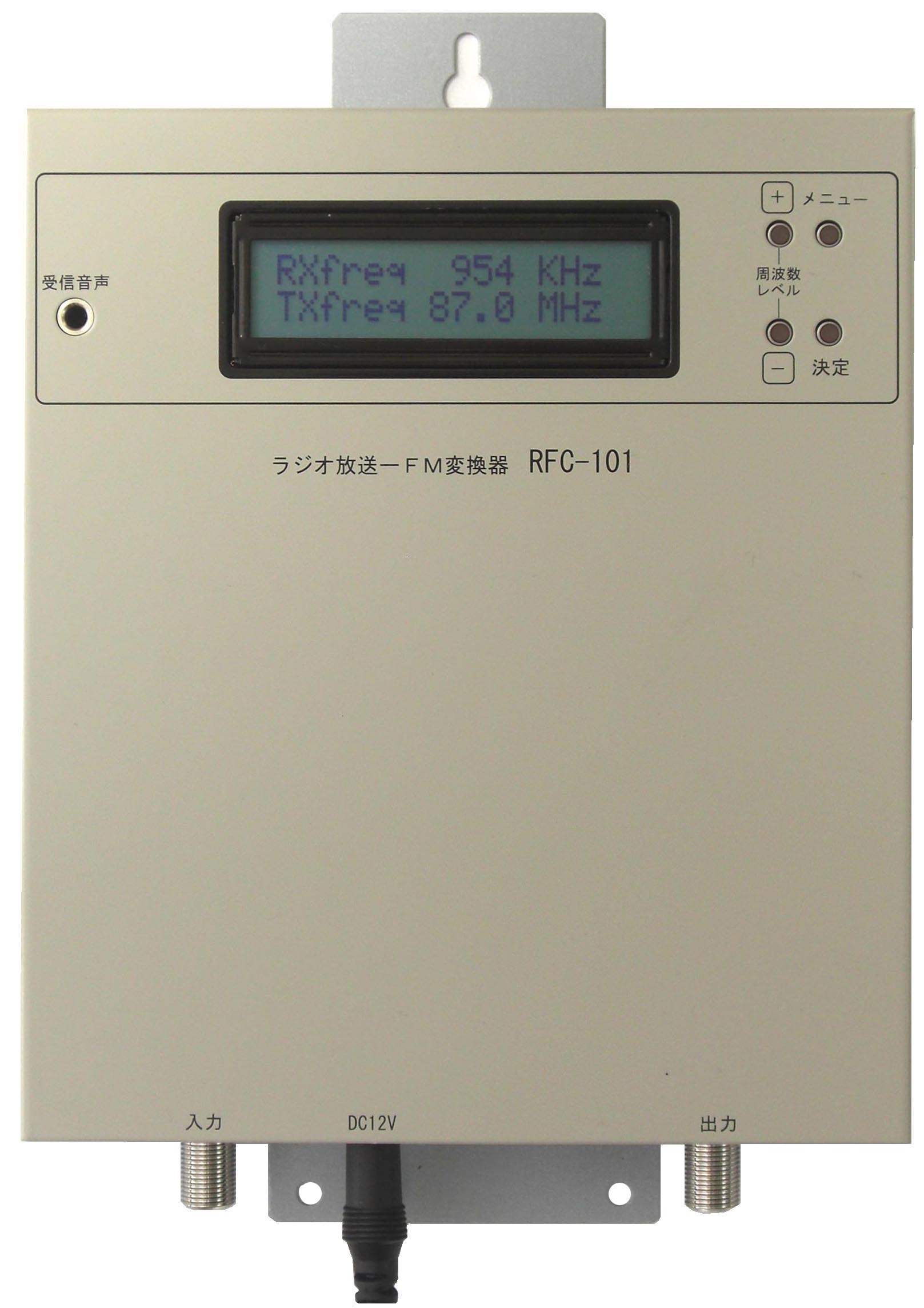

    ラジオ放送ーFM変換器  RFC−101    標準価格 220,000   外観・仕様
    AM(FM)放送をFM放送に変換して送出します。


    項    目          仕        様
 受信周波数  AM(522〜1,629KHz),  FM(76.1〜94.9MHz)
 出力周波数  FM 76.1〜94.9MHz  0.1MHzステップ
 出力信号レベル  FM 最大 110dBμV
 出力レベル調整範囲  0〜-15dB 1dBステップ
 音声受信 受信放送の音声確認 イヤフォン端子付
 入出力端子  入力1、出力1 F座  75Ω
 電 源  ACアダプ 12V
 寸法・質量  145.5(W)・206(H)・29(D)   0.75Kg

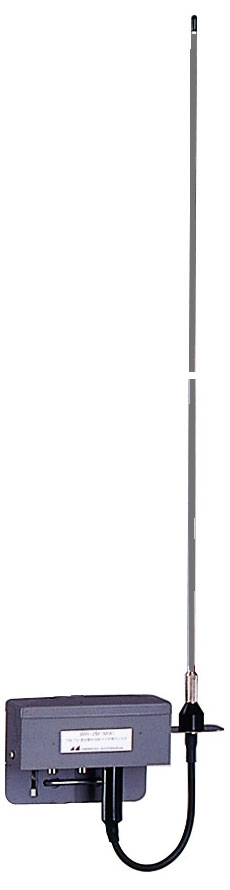

    AM受信アンテナ  WH−2M            外観  仕様
    屋外AM受信アンテナ、エレメントはステンレス鋼を採用しており
    耐久性に優れています。   (日本アンテナ叶サ)


    項    目          仕        様
 使用周波数帯域  中波  短波
 混合部  FM,TV混合回路付
 出力接栓  F座  75Ω
 寸 法  エレメント部 1220mm   全長 約1400mm
 質 量  0.8Kg   適合マスト径 φ20〜50mm

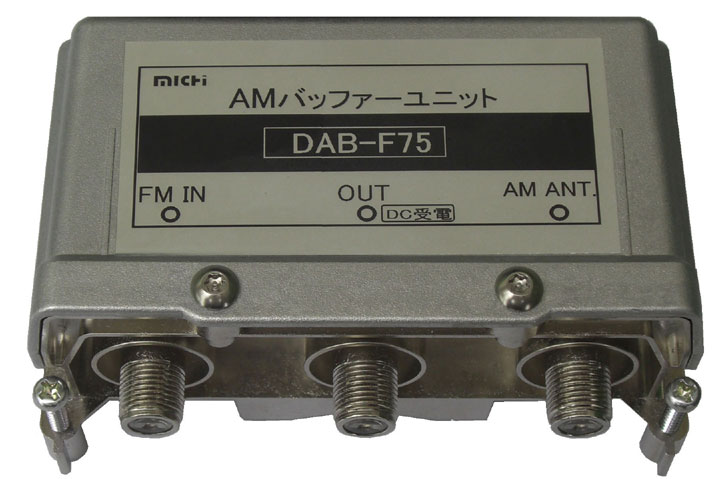

    AMバッファーユニット  DAB−F75            外観・仕様
    AM受信において受信レベルが低い、あるいは周辺ノイズの影響を受け易い場合

AM受信アンテナに本器を接続すると、レベルが10dB程度向上し、またインピーダンス整合が
    改善し伝送がスムーズになります。

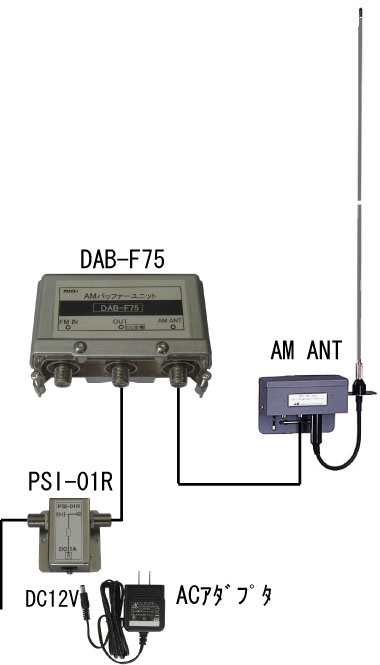

                         ○受信アンテナとの接続例


    項    目          仕        様
        AM端子     FM端子
 伝送周波数  0.5〜1.7MHz 70〜95MHz
 挿入損失  1dB以下  2dB以下
 帯域外減衰量  60dB以上:FM帯に対して  60dB以上:AM帯に対して
 電源重畳  出力受電 DC12〜18V  40mA
 入力接栓  F座 ハイインピーダンス  F座 75Ω
 出力接栓  F座 75Ω
 寸法・質量  96(W)・60.7(D)・40(H)   400g
  取付けマスト   最大径  50φ


                                               電源挿入器 PSI-01R

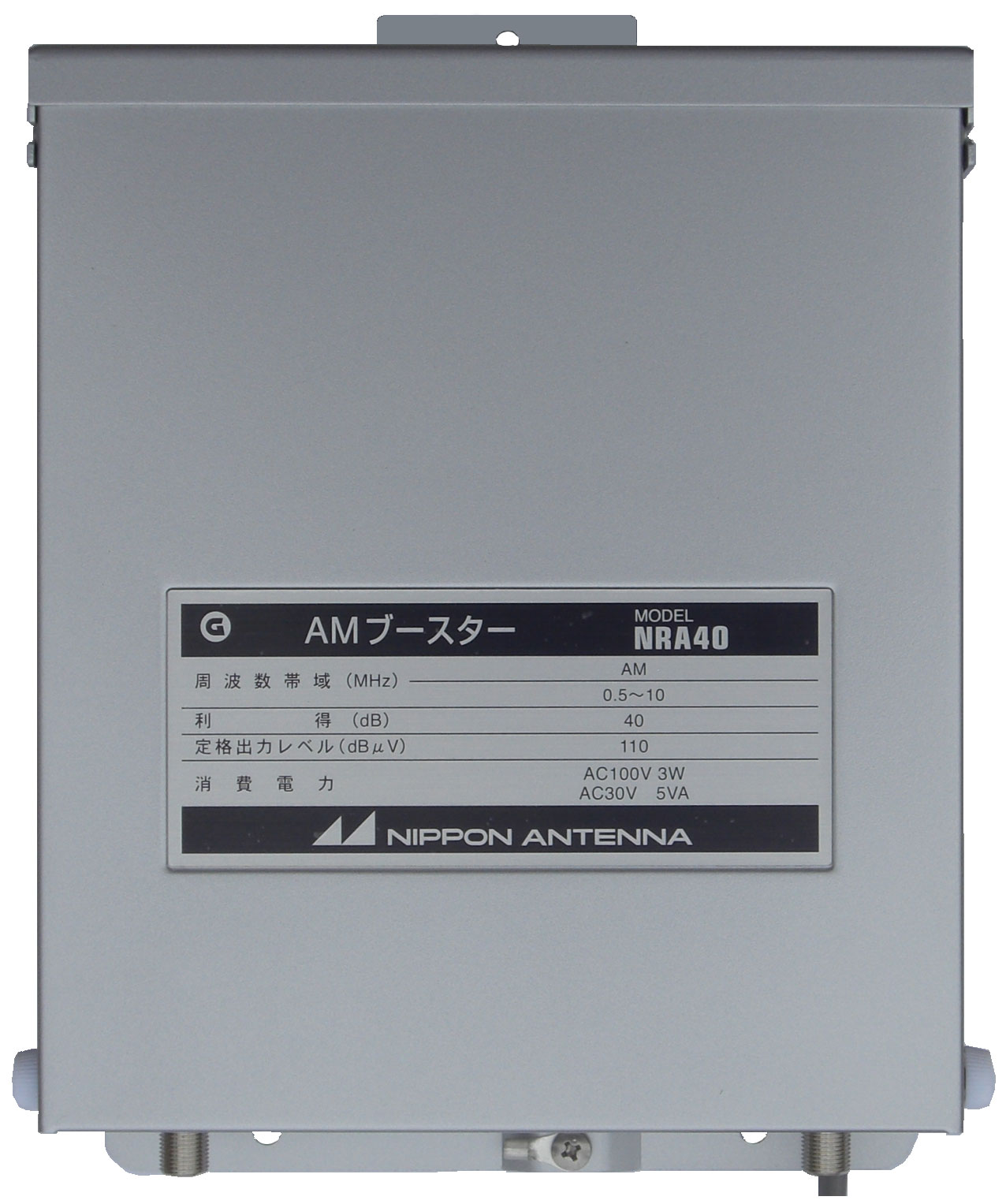

    AM用ブースタ  NRA40           外観  仕様
    AMおよび短波帯(500KHz〜10MHz)の信号を増幅します。
    特殊回路により耐雷性に優れています。   (日本アンテナ叶サ)


    項    目          仕        様
 伝送周波数  0.5〜10MHz
 利 得  40dB以上
 利得調整範囲  0〜-10dB以上、固定ATT (0, -10dB)
 標準出力  110dBμV
 雑音指数  5dB以下
 入出力接栓  F座  75Ω
 電 源  AC100V 3W    AC30V 5VA
 寸法・質量  178(W)・228(H)・68(D)   1.6Kg

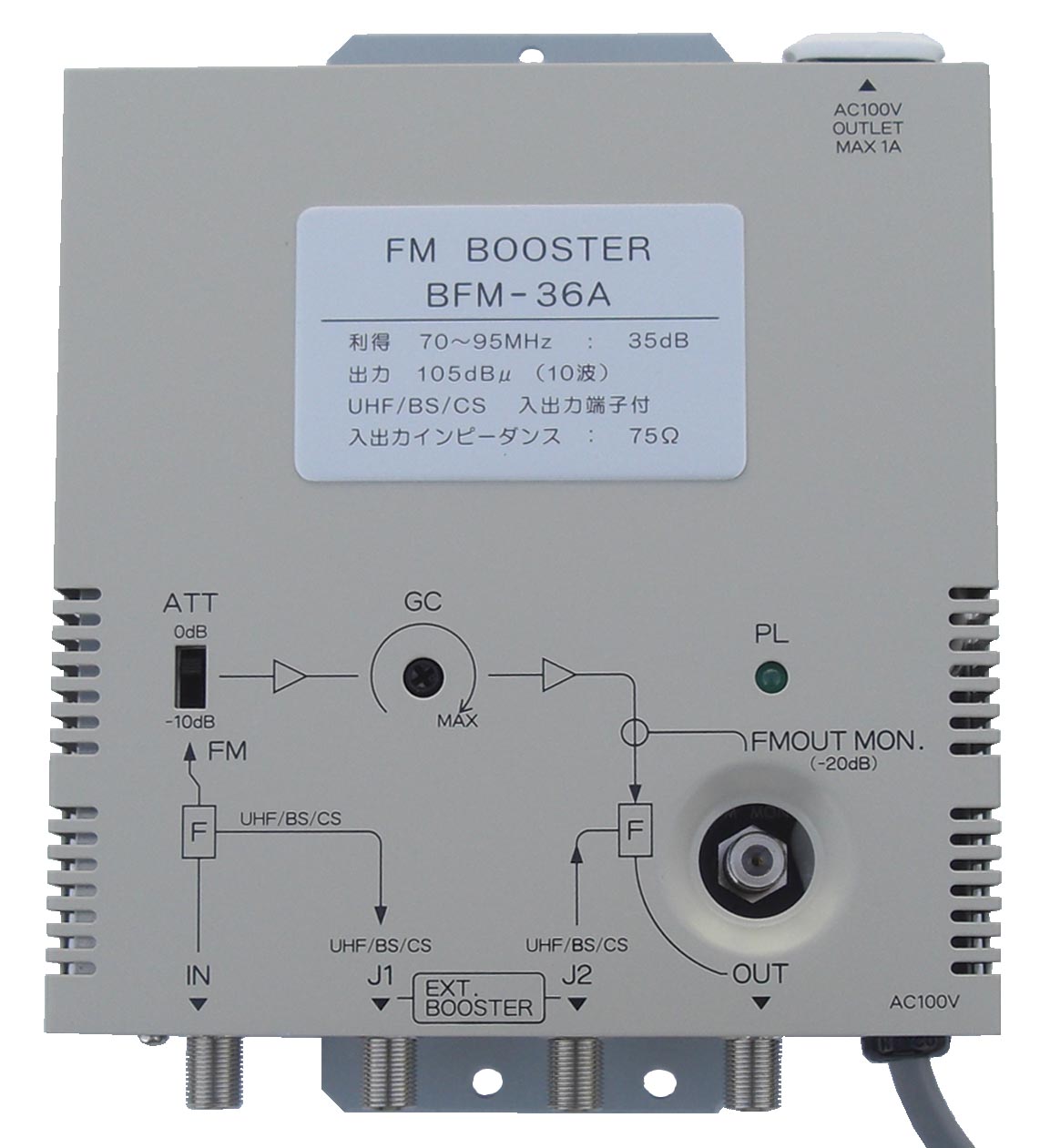

   FMブースタ  BFM−36A           外観・仕様
    FM帯専用ブースタです。
    外部のUHF、BS・CS増幅器と接続端子により一体化できます。


    項    目          仕        様
 伝送周波数  70〜95MHz
 利 得  35dB以上
 利得調整範囲  0〜-10dB以上、固定ATT (0, -10dB)
 定格出力  105dBμV(10波)
接続端子  外部増幅器接続端子付
接続端子挿入損失  IN側,OUT側, 1.5〜2.5dB
 入出力接栓  F座  75Ω
 電 源  AC100V 4W
 寸法・質量  147(W)・185(H)・47(D)   1Kg

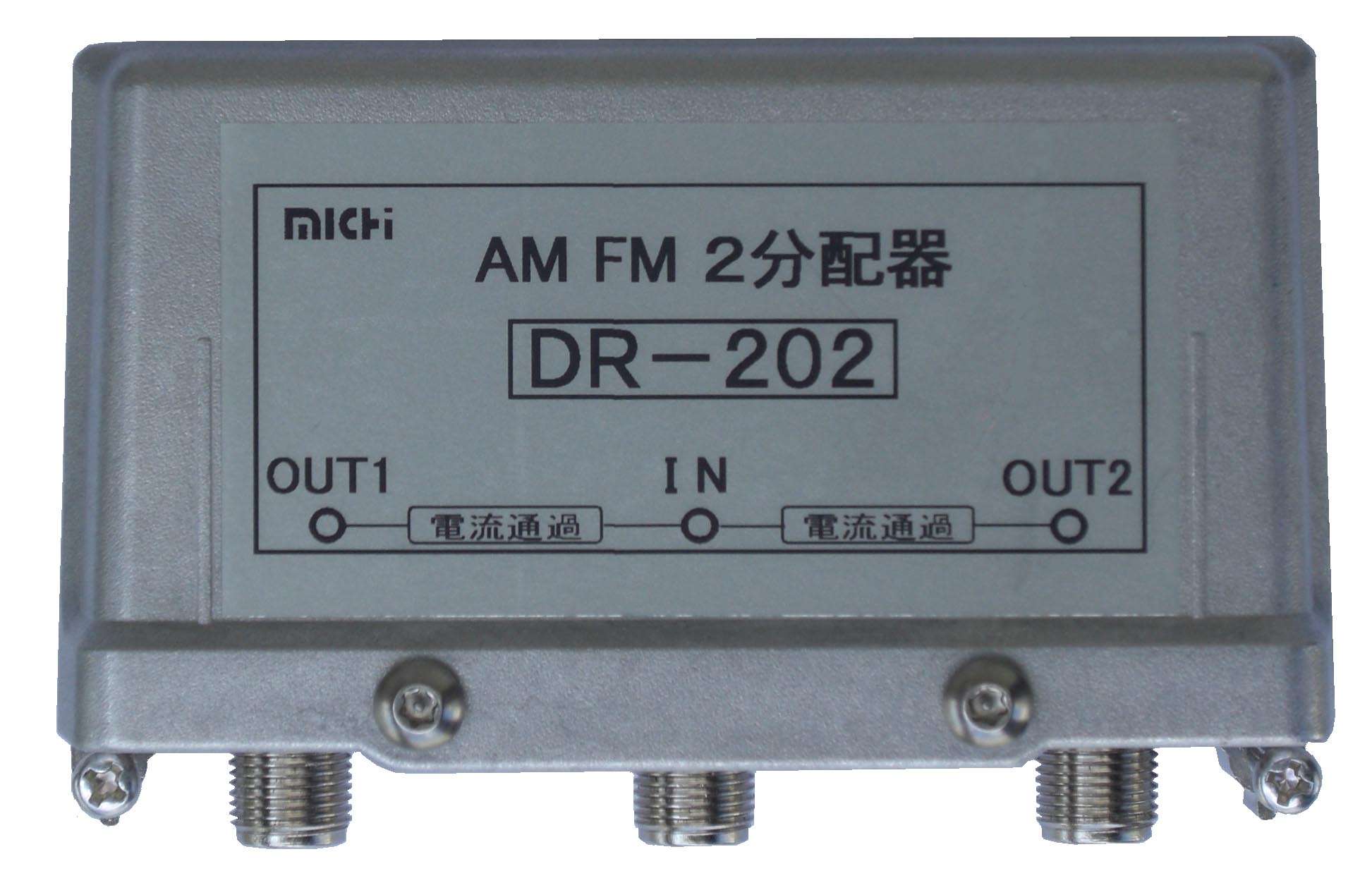

  AM FM 2分配器   DR−202       外観・仕様


    項    目          仕        様
 伝送周波数  0.5〜95MHz
 分配損失  3.5dB以下(0.5〜30MHz), 4dB以下(70〜95MHz)
 端子間結合損失  25dB以上(0.5〜30MHz), 20dB以上(70〜95MHz)
 入出力接栓  F座   75Ω
 寸法・質量  96(W)・60.7(D)・40(H)   500g
 取付けマスト   最大径  50φ

                             ・IN-OUT片側電通形・・・・・DR−202P1
                             ・全端子電通形・・・・・・・・・DR−202P2

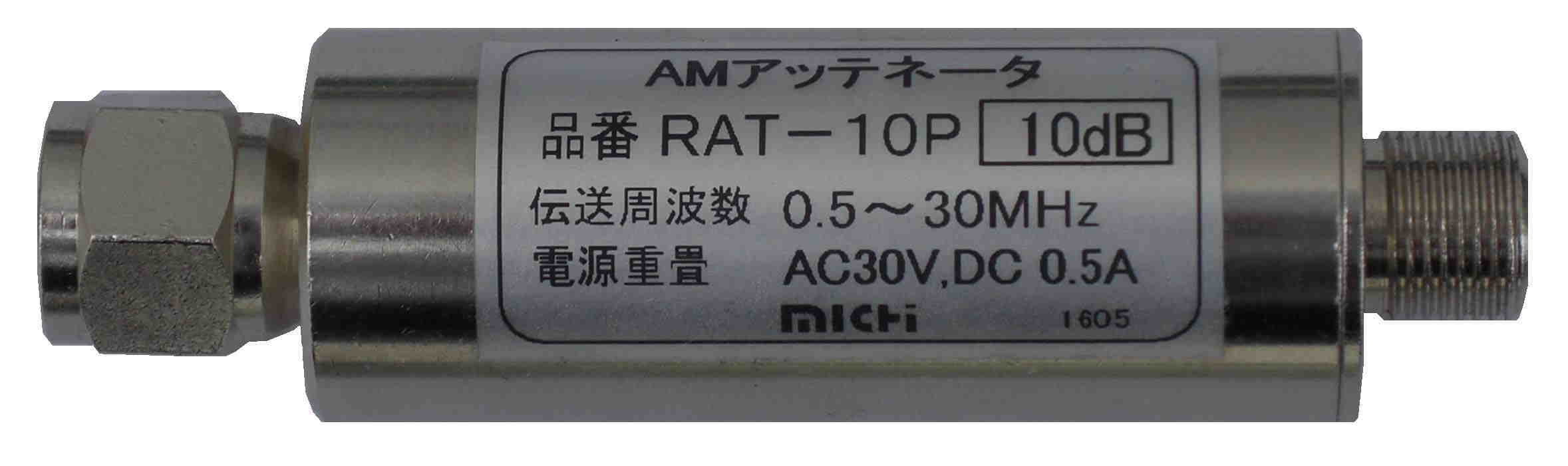

   中波帯アッテネータ   RAT−10P(10dB)       外観・仕様
     中波帯電流通過型です。 RAT−20P(20dB)        外観・仕様



    項    目          仕        様
   品   番      RAT-10P     RAT-20P
 伝送周波数  0.5〜30MHz
 減衰量  10±0.4dB  20±1.5dB
 VSWR  1.2以内
 入出力接栓  Fプラグ、 座  75Ω
 電源重畳  AC30V, DC  500mA
 寸法・質量  19(φ)・71(L)   50g

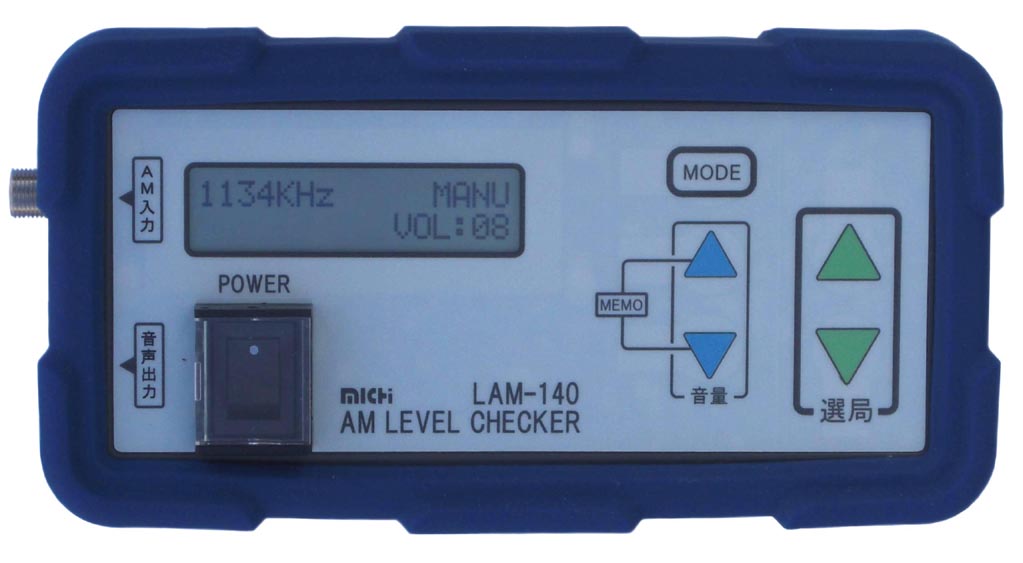

   AMレベルチェッカー  LAM−140        外観・仕様  在庫限り
    AM放送の端子レベル測定に用います。


    項    目          仕        様
 測定(受信)周波数  522〜1,620KHz
 測定レベル範囲  30〜110dBμV
 受信モニタ範囲  30〜110dBμV(音声モニタのみ)
 測定端子  F座  75Ω
 周波数メモリー数  10波
 音声出力端子  ミニイヤフォンジャック、スピーカー出力兼用 0.2W最大
 使用温度範囲  5〜35℃
 電 源  DC6V(単三電池X4本)  連続使用 約10H
 寸法・質量  89(W)・48(H)・174(D)   550g

   AMプリアンプ  RPA−50            外観・仕様   在庫限り
    AM放送信号を増幅します。信号が弱い時に測定用に使用します。


    項    目          仕        様
 使用周波数範囲  522〜1,629KHz
 増幅度  50±1dB
 入力ATT  10,20,20dB
 周波数特性  1dB以内
 最大出力レベル  110dBμV (75Ω終端)
 雑音指数  8dB以下
 入出力接栓  F座  75Ω
 電 源  DC6V(単四電池X4本)  連続使用 約10H
 寸法・質量   80(W)・35(H)・142(D)   280g




   ラジオマイク関連機材

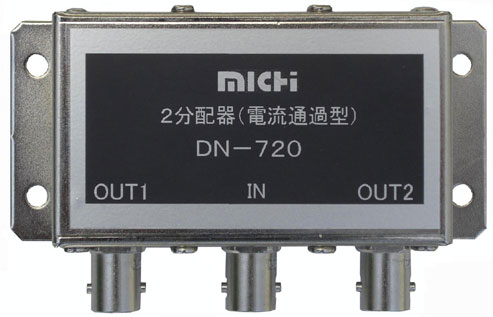

    分配、混合器    DN−720        外観・仕様
    ラジオマイク ダイバシテイーアンテナの混合に適しています。


    項    目          仕        様
 周波数範囲  300〜900MHz
 分配損失   4dB以下(600MHz未満)
 4.5dB以下(600MHz以上)
 帯域内リップル  1dB以下
 端子間結合損失  20dB以上
 許容通過電流  12V 0.5A以下(全端子合計)
 入出力接栓  BNC型 レセクタプル  75Ω
 寸法・質量  92(W)・42(H)・25(D)  200g
 ケース仕上  NIメッキ仕上

    可変アッテネータ   MGS−10N        外観・仕様
    N型コネクタ 可変アッテネータ。 系統間のRFレベル調整に便利です。


    項    目          仕        様
 周波数範囲  10〜1000MHz (470〜802MHz)
 減衰量可変範囲  -0.3〜-15dB (-1〜-13dB)
 DC重畳  DC15V以下  0.5A以下
 入出力接栓  N-P/N-R  50Ω
 寸法・質量  77(W)・34(H)・29(D)   140g
 備 考  (  )内は470〜802MHzの値
