地デジ用UHFレベルセッター
     UHFのチャンネル間のレベル調整を行います。

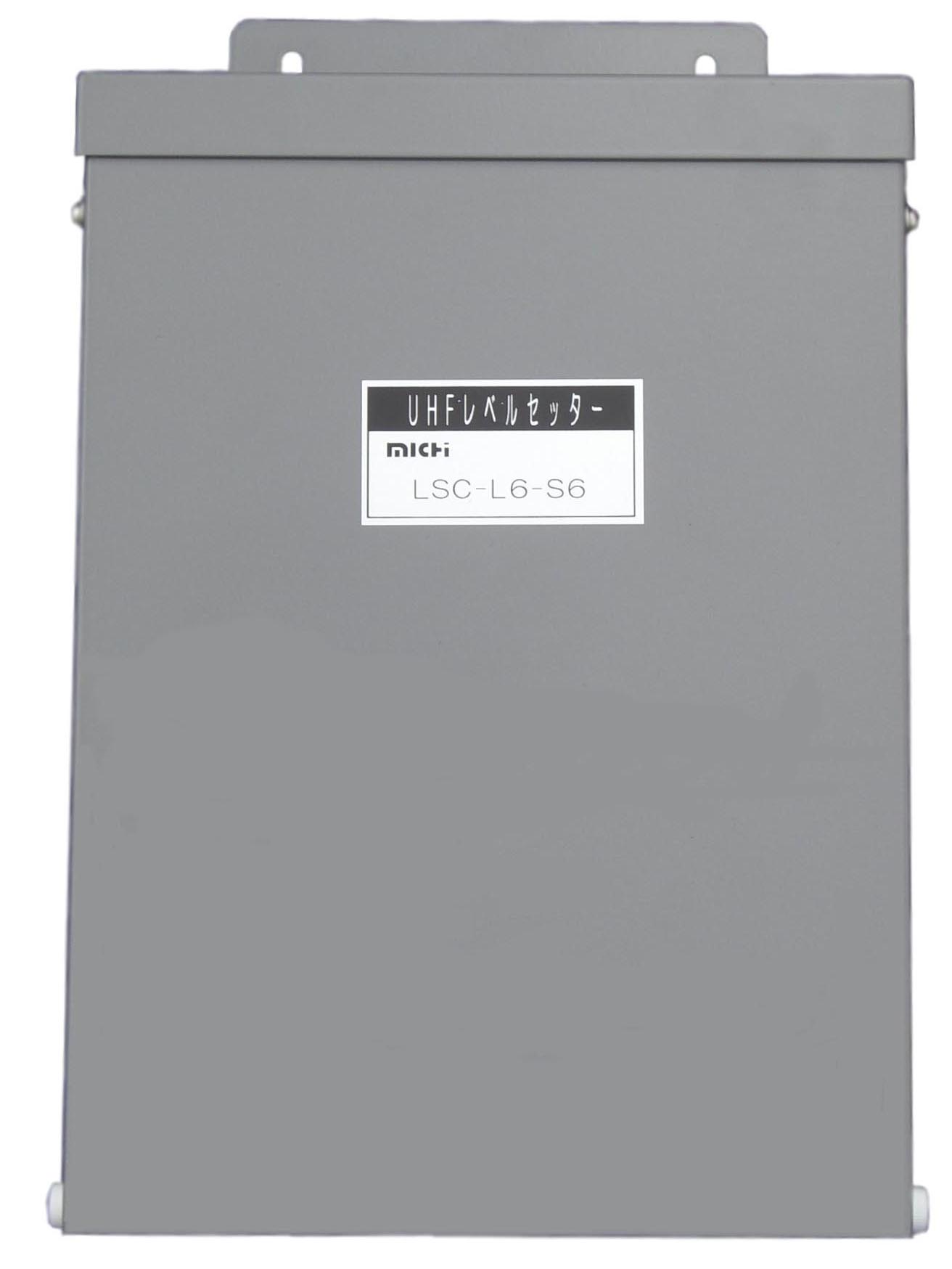

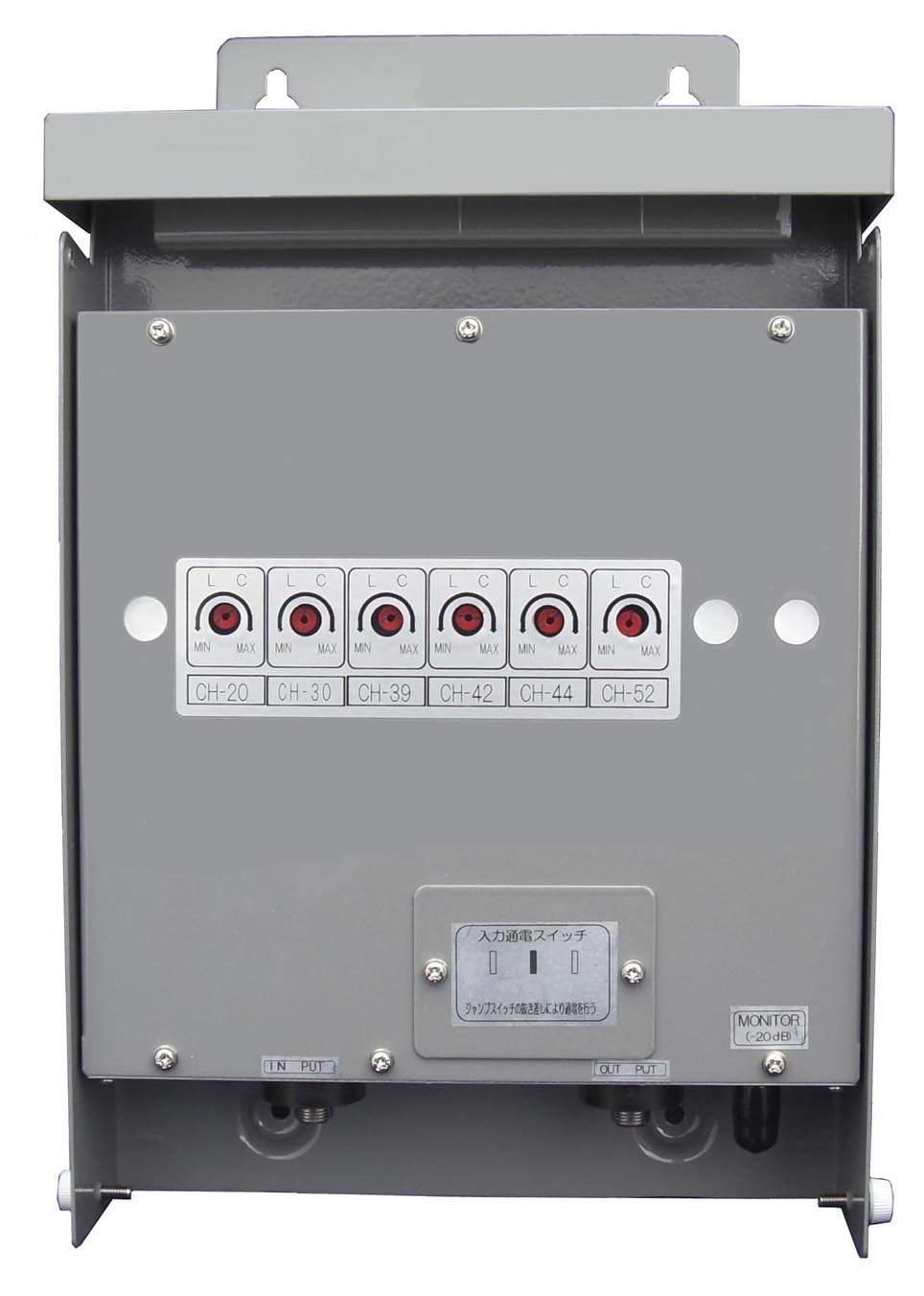

   LSC−□ 外観・仕様
   ・π型可変減衰器の採用でレベル調整がスームーズです。
   ・小型、軽量になりました。1/2以下(当社製品比)
   ・誘電体フィルタの使用で 温度特性、群遅延特性を大幅に改良しました。

項   目 仕       様
  使用チャンネル  UHF13〜52の指定チャンネル(最大9波)
 入力端子  最大3端子
  挿入損失  12dB以下
 帯域内偏差  2dB以内(±3MHz)
 帯域外減衰量  15dB以上(帯域端±6MHzにて)
 レベル調整範囲  0〜-15dB以上
 VSWR  2.5以下
 群遅延特性  80ns以下
 出力モニタ  -20±2dB
 入出力接栓    F座  75Ω
 電流通過  付属接続バーにより可能 電流容量1A(DC15V,AC30V)
 寸法 ・ 質量   190(W)・290(H)・74(D)mm 3.0Kg
 構 造  防雨構造 壁面取付  付属金具によりマスト取付可能

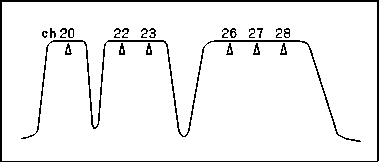

           *隣接チャンネル部分は、結合してブロック毎のレベル調整となります。
           *ご発注の際はチャンネルをご指定ください。
   製品 品番の読み方  ・下記例 ライン入力の場合は LSC-L-S1 W1 T1となります。

     ●標準価格には取付工事費・設置調整費は含まれておりません。
     ●商品改良のため、仕様、外観は予告なく変更することがありますので、あらかじめご了承ください。
